Astro Sky Quality Analyser !!
Log your SKY
 |
Voici un projet que je revais de réaliser depuis longtemps.
Mettre au point une version moderne du Sky Quality Meter.
L'AstroskyQualityAnalyser permet à lui seul de mesurer la qualité du ciel , d'afficher les positions GPS de la mesure, de calculer la limite visuelle observable à l'oeil nu , d'afficher la température de l'humidité du lieu de la mesure et surtout de pouvoir enregistrer toutes ces données sur une carte mémoire.
Certainement mon plus gros projet à ce jour , qui m'a amené à maitrîser l'impression 3D , la programmation ....
Vous découvrirez sur cette page l'intégralité du processus de développement de ce boitier qui s'est étalé sur la totalité de l'année 2016 , ayant décidé de
modèliser un boitier personnalisé pour l 'ASQA.

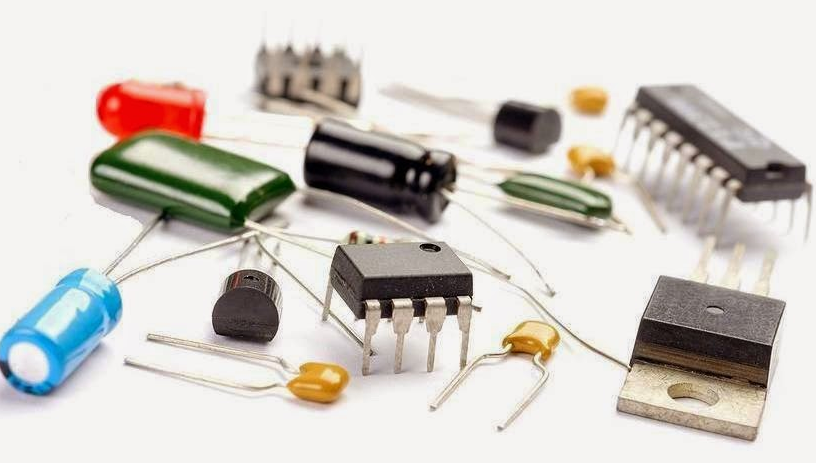

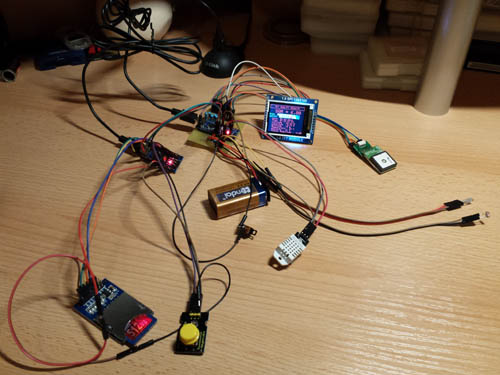

De longues recherches sur le Web m'ont permis de determiner la liste des composants necessaires à la réalisation de mon boitier.Le coeur de l'electronique est occupé par 2 Cartes Arduino NANO qui gereront les donnéesdes differents capteurs , l'affichage et l'enregistrement sur carte mémoire.
Début de réalisation du circuit imprimé et écriture des premières lignes de code sous langage Arduino.

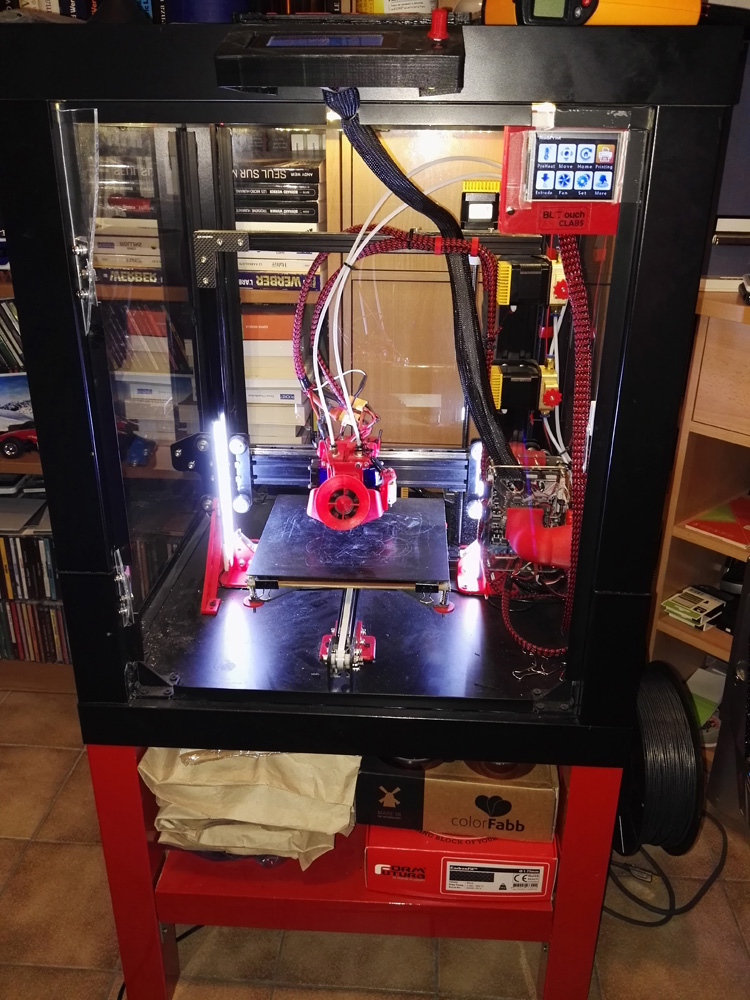

Ne trouvant pas de boitier existant pouvant s'adapter à mon projet , je décide enfin de me lancer dans l'impréssion 3D.De longs mois d'apprentissage de ces nouvelles techniques auront retardés la fin de mon projet de 6 mois.
De longs mois ont été nécéssaires au codage des logiciels de l'ASQA , 1500 lignes pour les 2 différents Firmwares

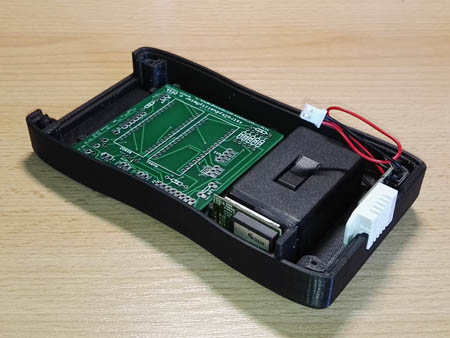

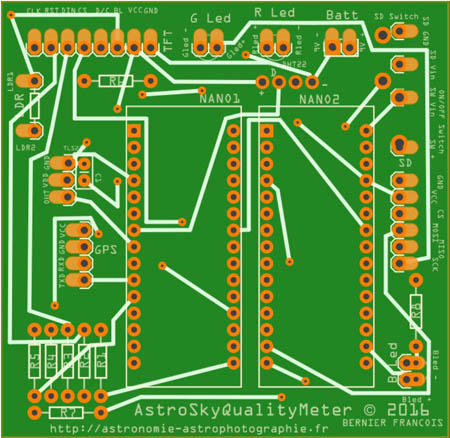

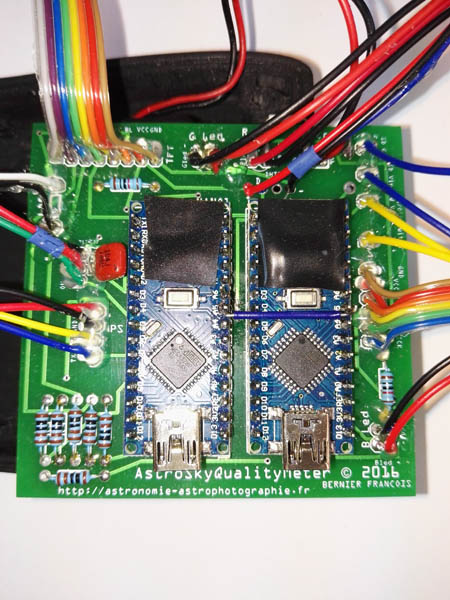

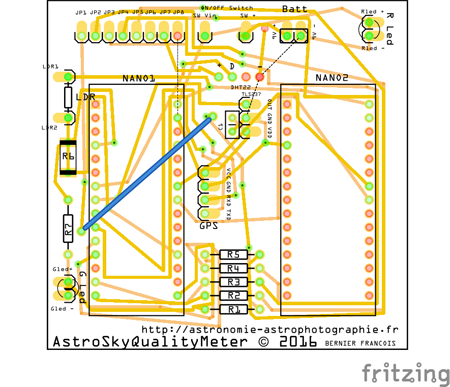

Réalisation du circuit imprimé 2 faces à l'aide du logiciel Fritzig et Fabrication

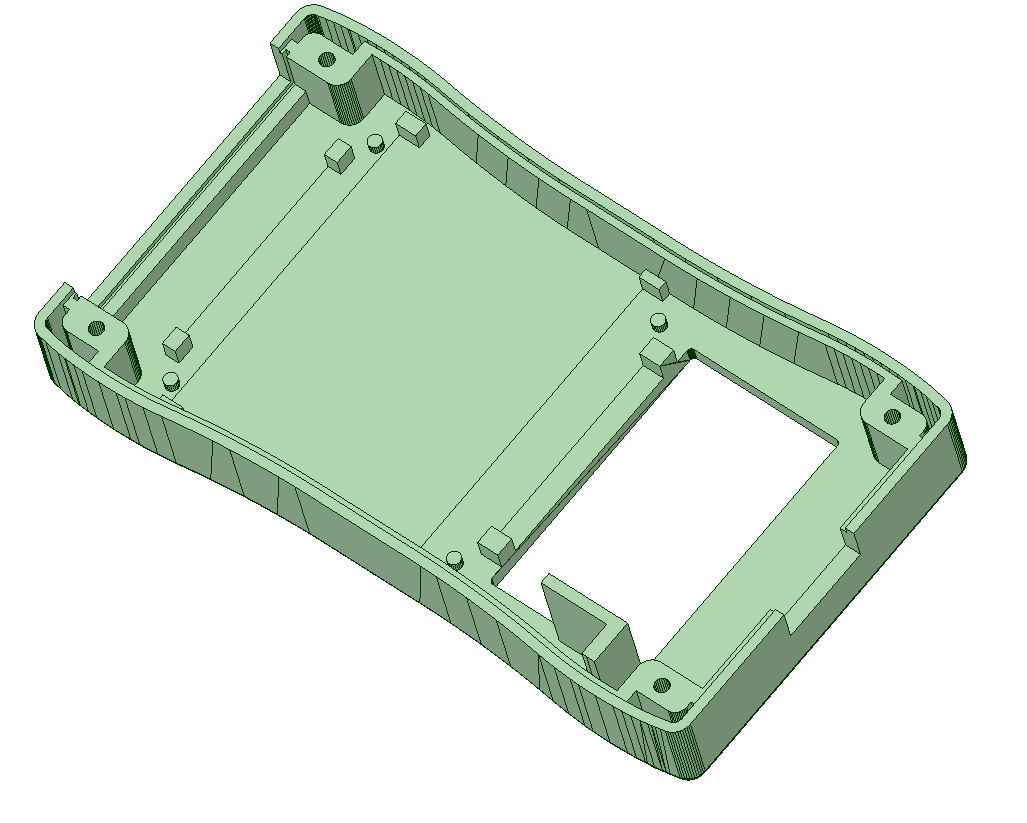

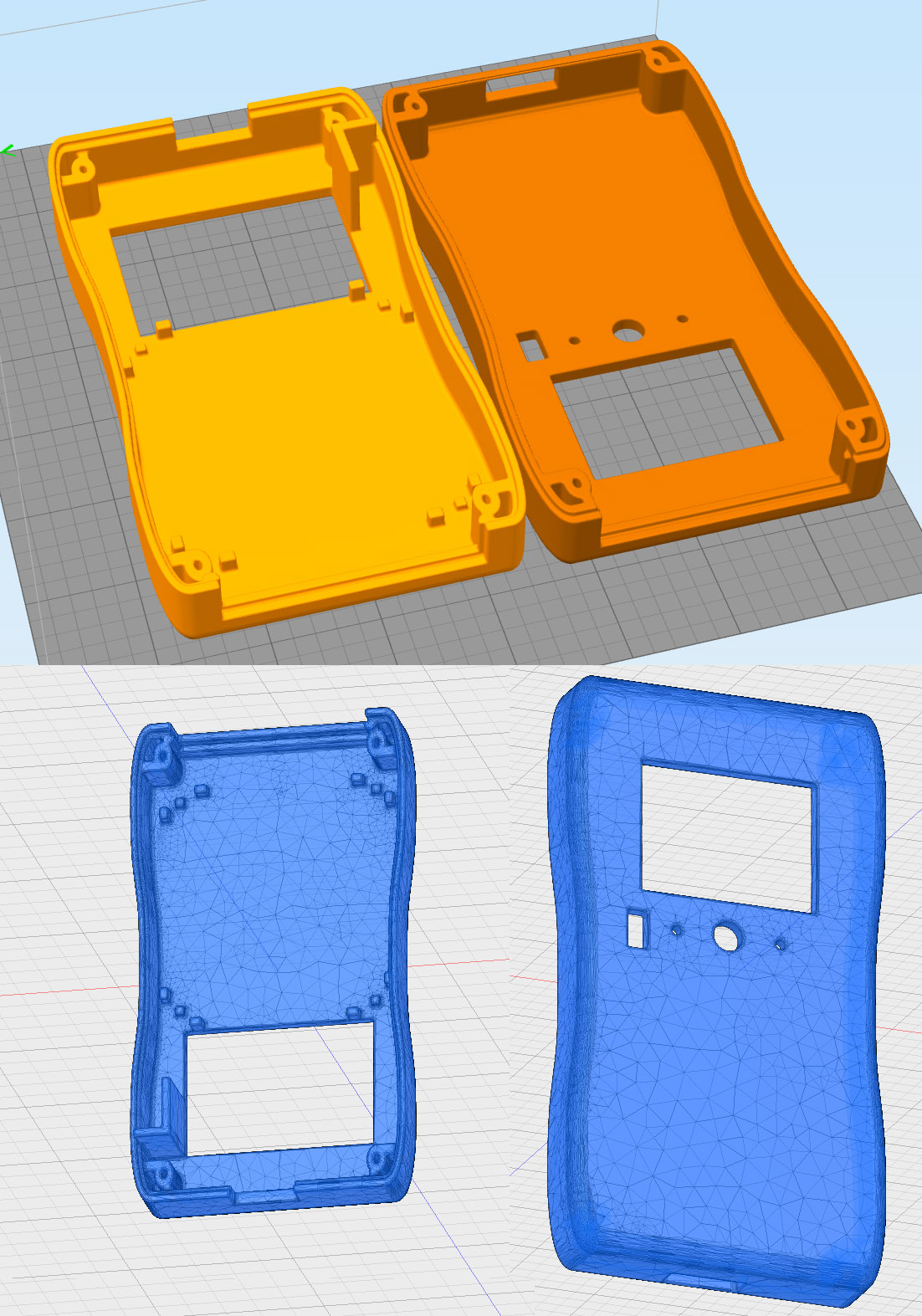

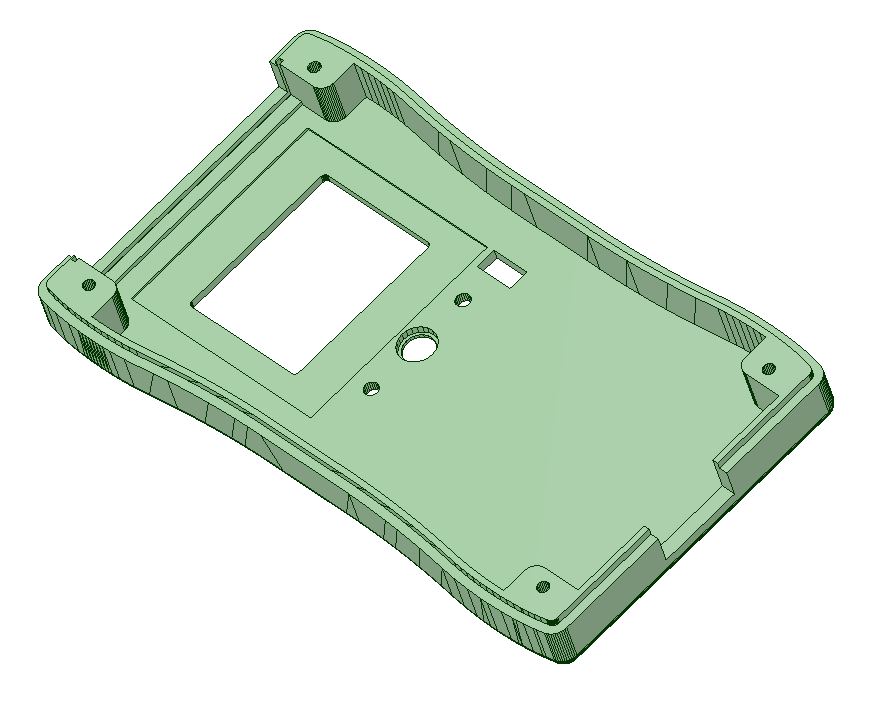

Modèlisation du Boitier destiné à acceuillir l'ensemble des composants avec les logiciels DesignSpark Mechanical , SolidWorks et Sketchup.
Test , essais et calibration du boitier final.
La suite en Images
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |

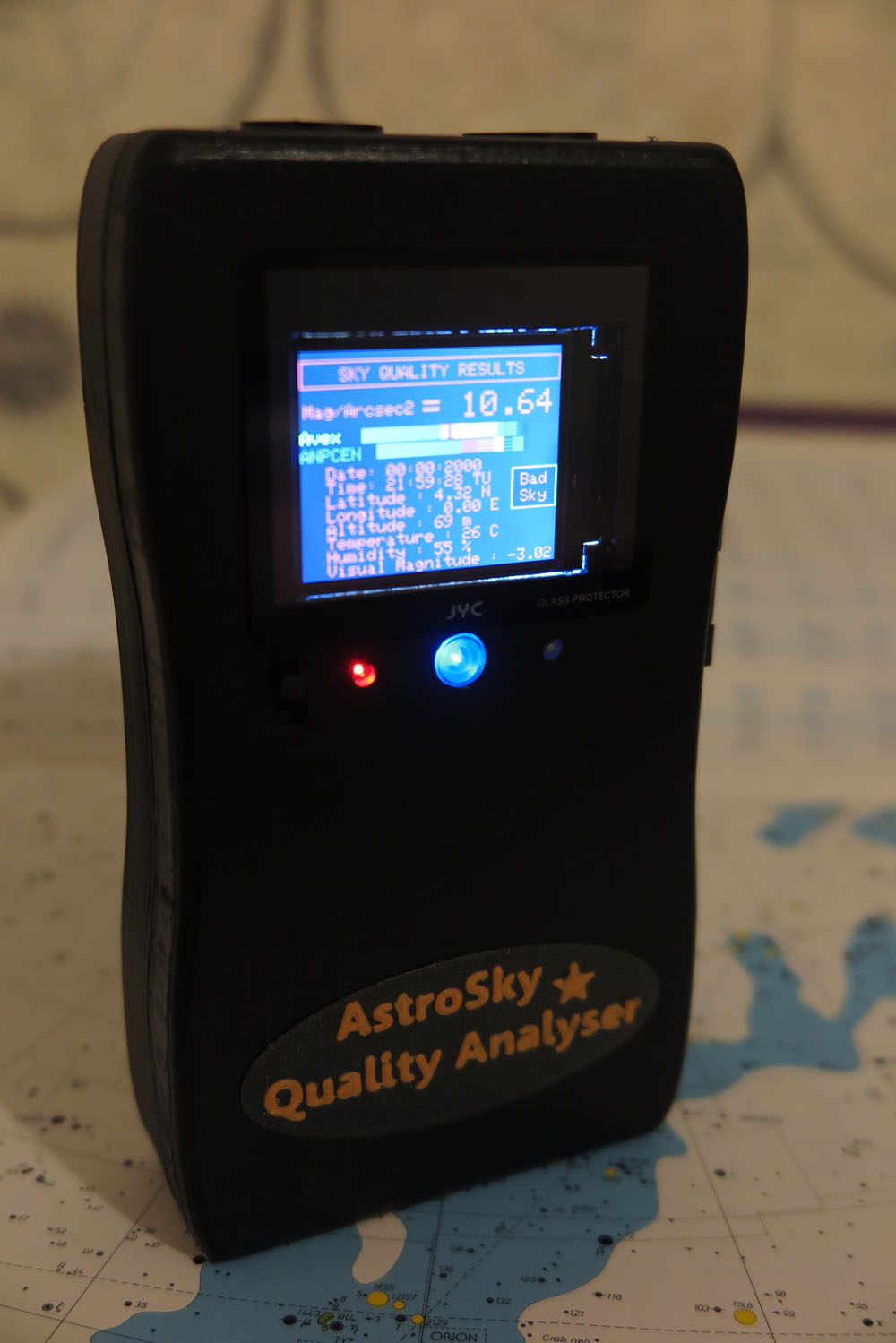

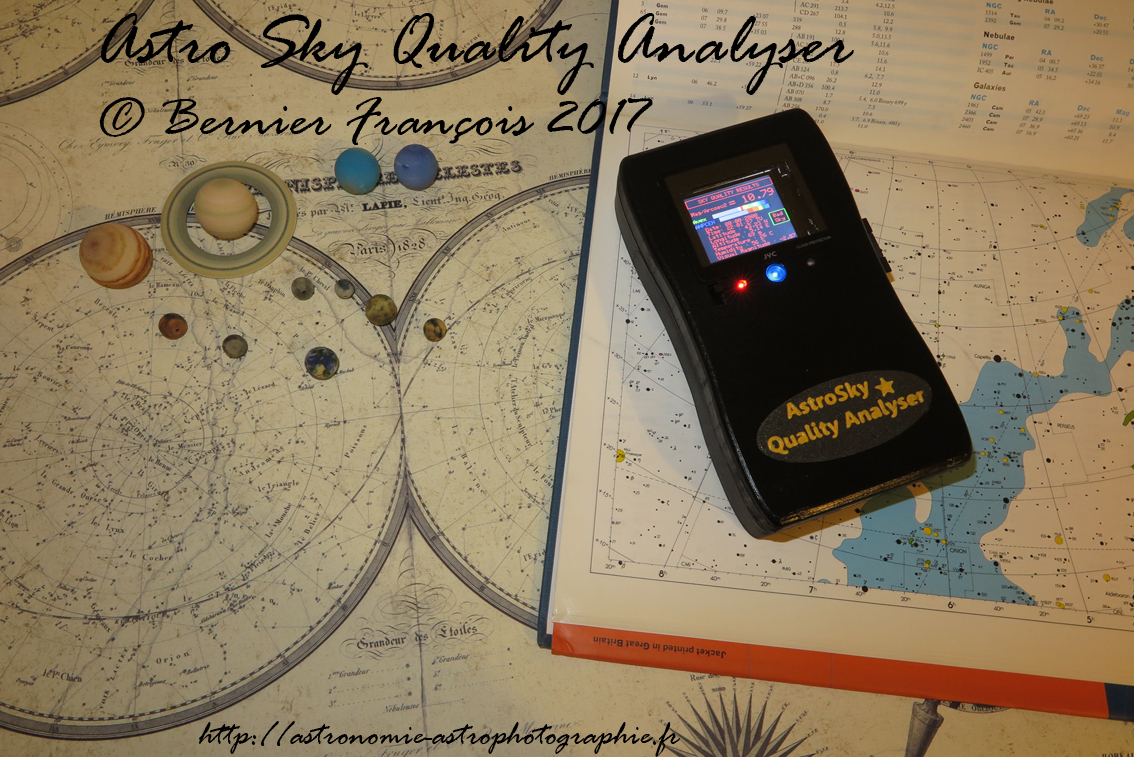

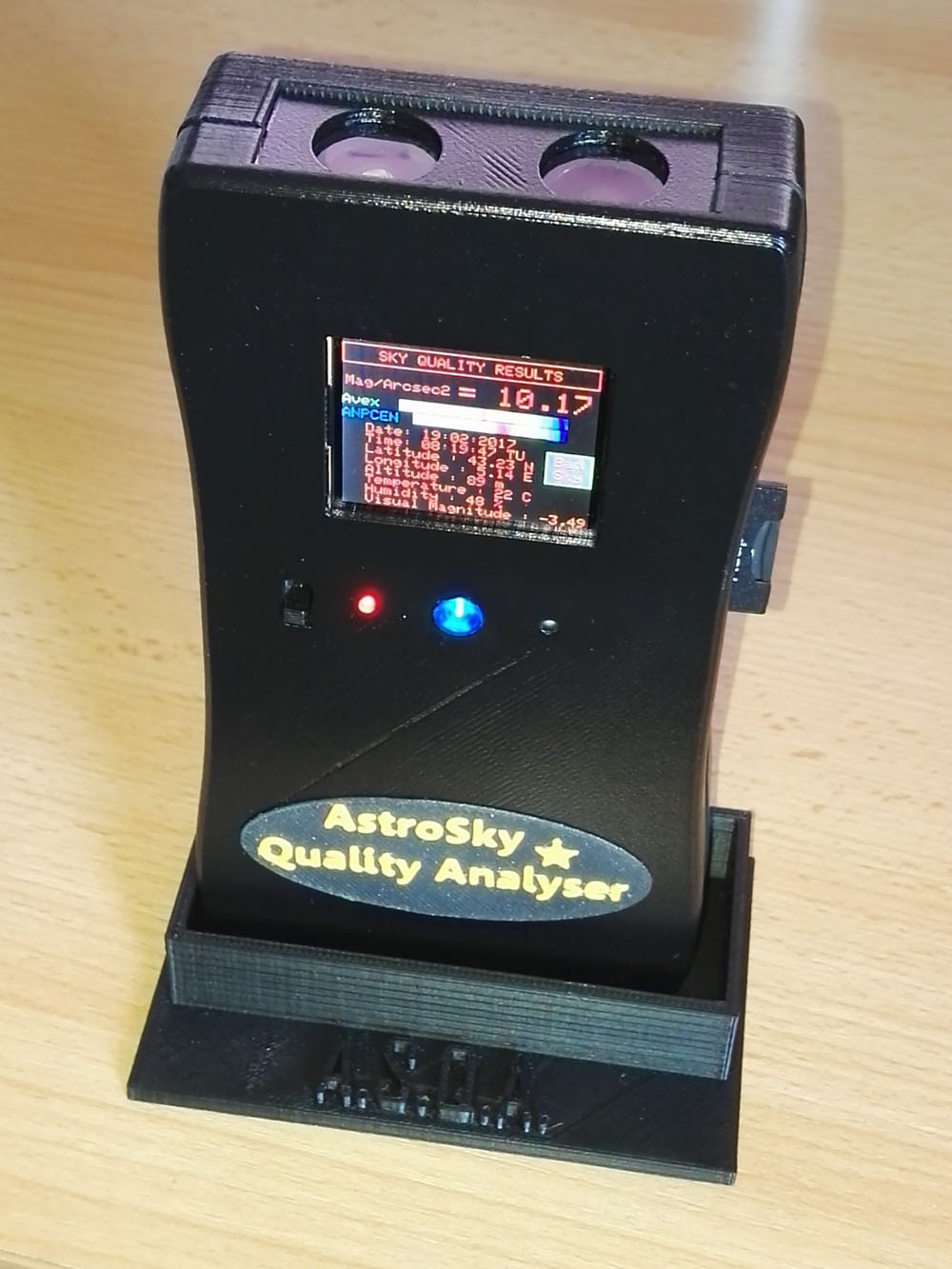

L' ASQA ( Astro Sky Quality Analyser ) révolutionne la façon dont on mesurait jusqu'ici la qualité du ciel sous lequel on observe.
Observez vous dans une région fortement polluée ou au contraire êtes-vous préservé des lumières parasites des villes ?
L'ASQA permet en quelques secondes :

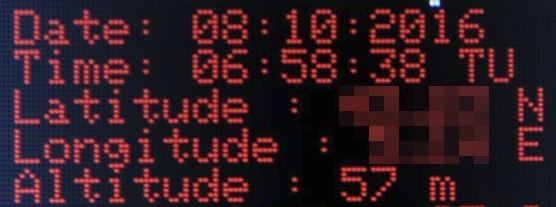

- d'afficher les coordonnées GPS (date,longitude,latitude,altitude) du lieu ou vous effectuez la mesure.
Ce qui vous permettra d'obtenir les coordonnées à saisir sur votre raquette de monture lors de la calibration de l'alignement .
 |
- d'afficher la température et le taux d'humidité

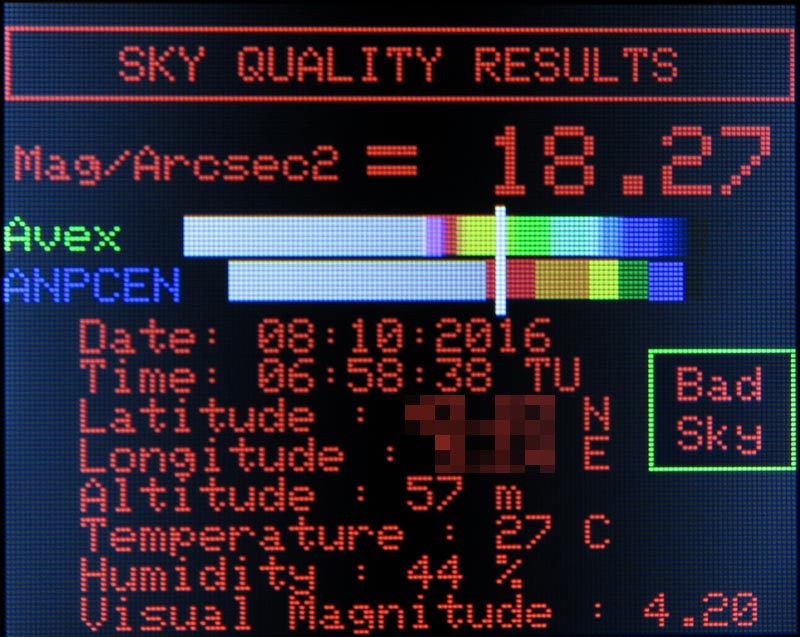

- le calcul et l'affichage de la valeur de la qualité du ciel en (Mag/arsec2) , comme le SQM
- le calcul et l'affichage de la limite visuelle en magnitude.
Cette valeur vous permet de connaitre la limite visuelle maximale de visibilité des étoiles auxquelles vous pouvez accéder sans instrument.

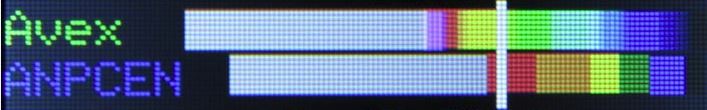

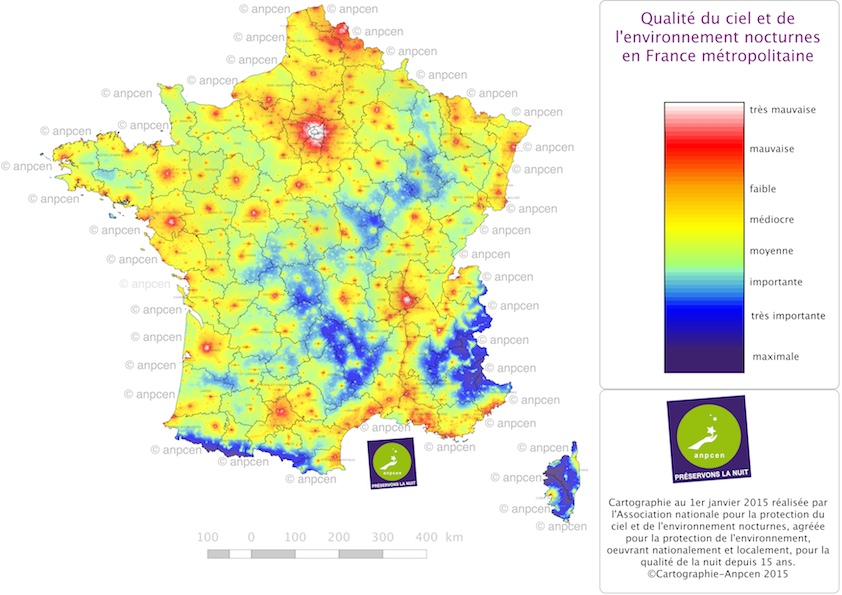

- l' affichage d'une échelle de pollution lumineuse en correspondance avec les cartes Avex et ANPCEN
avec un curseur qui situe la position sur l' échelle suivant la valeur calculée ( à partir de 18 mag/’’²).
http://avex-asso.org/dossiers/pl/europe-2016/google-map-fausse-couleur/index.html

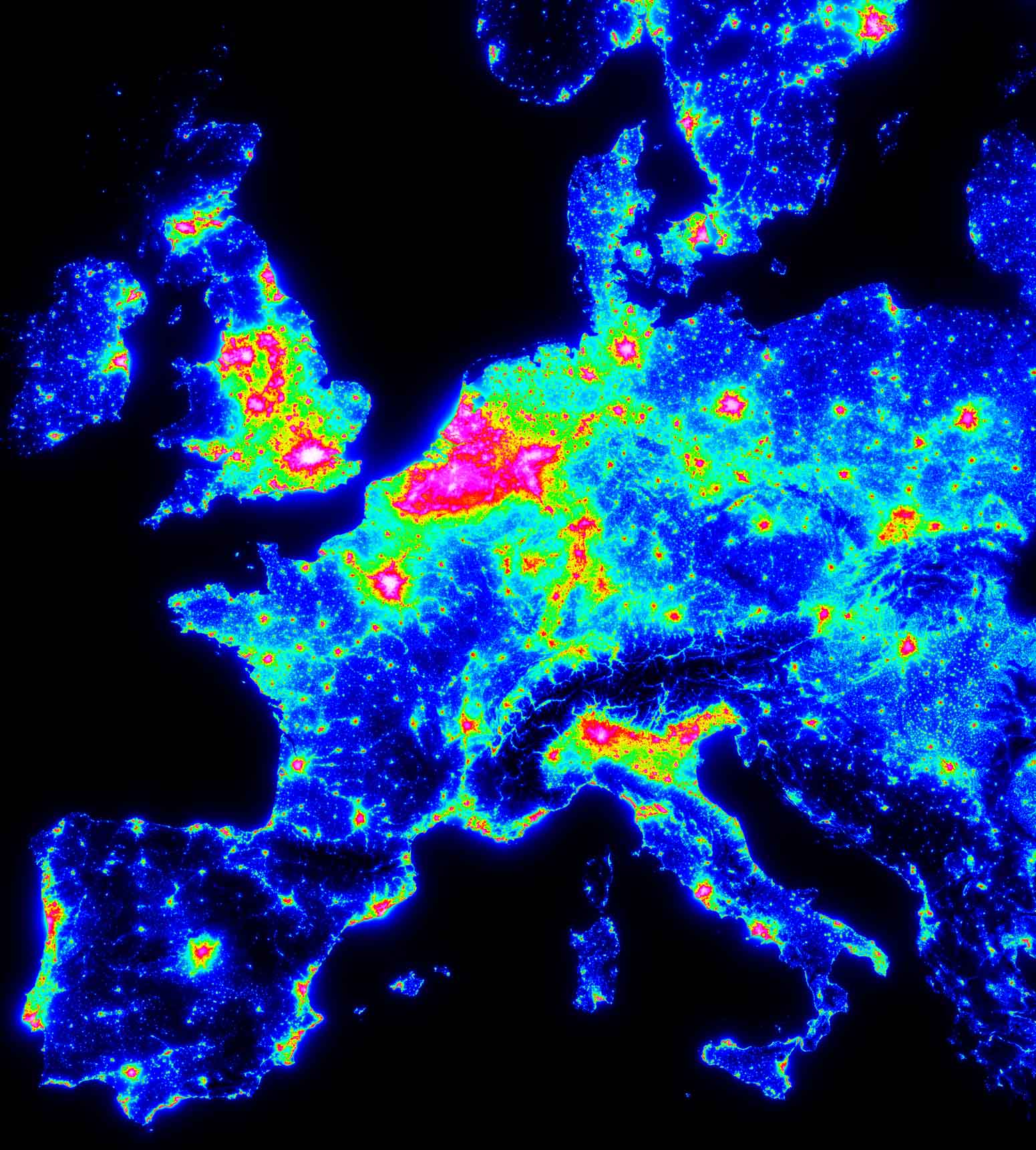

Carte interactive de la pollution lumineuse en France. ©Frédéric Tapissier/AVEX
http://www.anpcen.fr/?id_rub=96&id_ss_rub=120
- un petit cadre affiche la qualité du ciel ( Bad , Good , XXL )

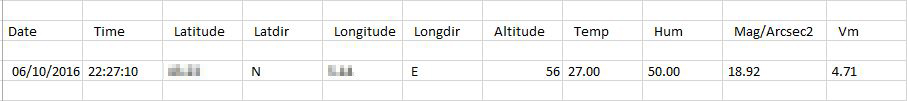

Enfin le boîtier peut enregistrer toutes ces valeurs sur une carte SD
Spécifications techniques
L' Astro sky Quality Analyser (ASQA) est un appareil électronique muni d’un capteur qui mesure la brillance du fond de ciel.
Le résultat est donné en magnitude/arcsec².
Une valeur de 20 mag/’’² signifie qu’une luminosité de magnitude 20 est répartie sur une surface de 1’’².
L'ASQA doit être dirigé vers la zone du ciel à mesurer , il effectue sa mesure sur un angle de 25°.
Cette mesure est donc influencée par toute lumière parasite dans son cône de mesure de 25°.

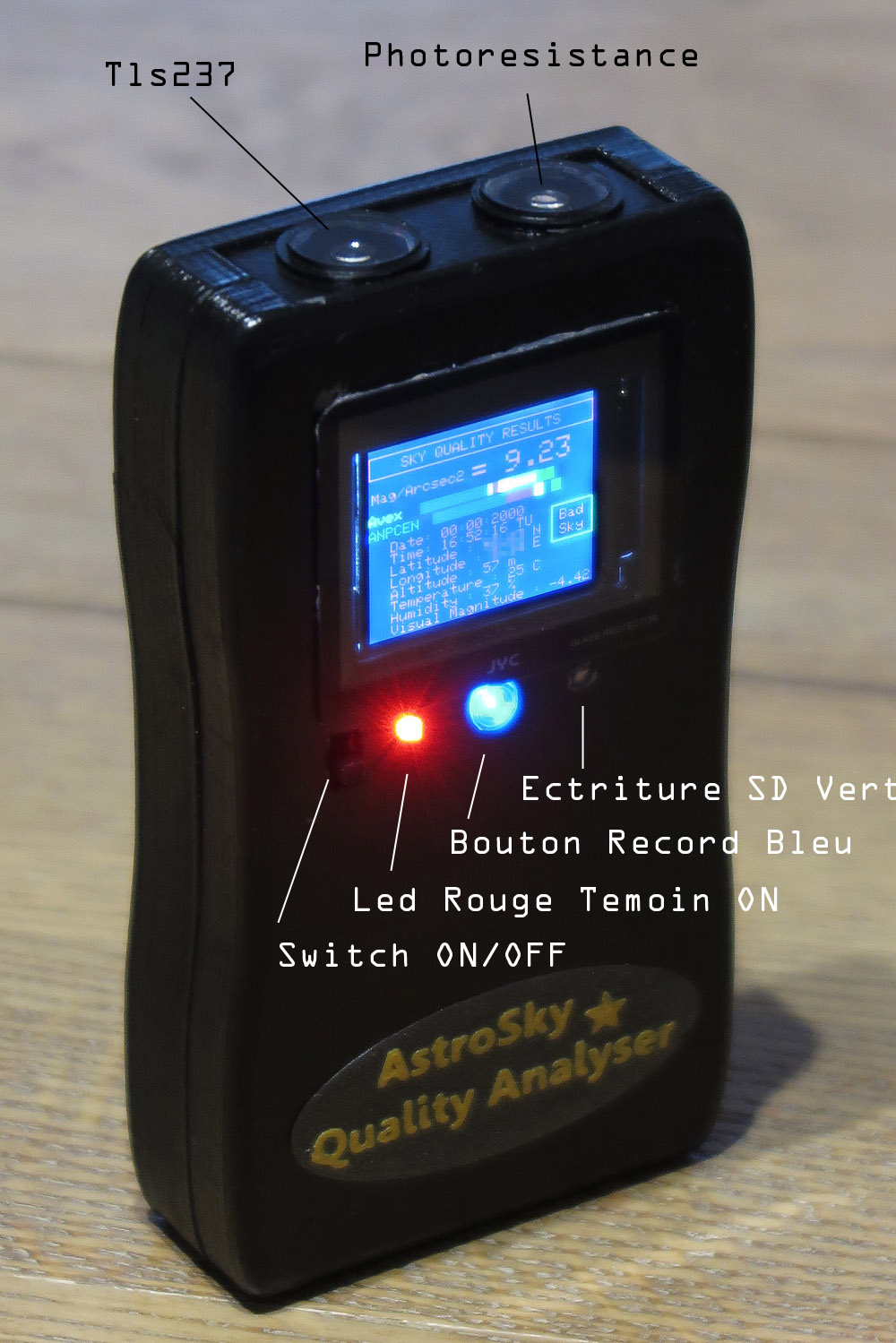

Deux lentilles se trouvent sur la face supérieure du boitier
L'ASQA utilise un capteur TSL237 qui convertit la lumière en fréquence.
Le capteur est monté derrière une lentille (FOV environ 25 degrés) et un filtre UV / IR .
Ce filtre est trés important , il permet de bloquer les UV / IR évitant des lectures erronées du capteur TLS237, qui a un pic de réponse autour de
700nm se rétrécisant vers 1100nm.
L'ASQA utilise également une photorésistance mesurant la luminosité ambiante. Celle ci permet de réguler le taux de rafraichissement des mesures
effectuées par le capteur TLS237.
Pour une meilleure précision de calcul , à partir de 16 mag/’’² , la mesure est effectuée sur plusieurs secondes.
Un appui long sur le bouton Bleu enregistrera les données présentes à l'ecran.
Un appui rapide enregistrera les informations toutes les 1 mn.
.
 |
 |
 |

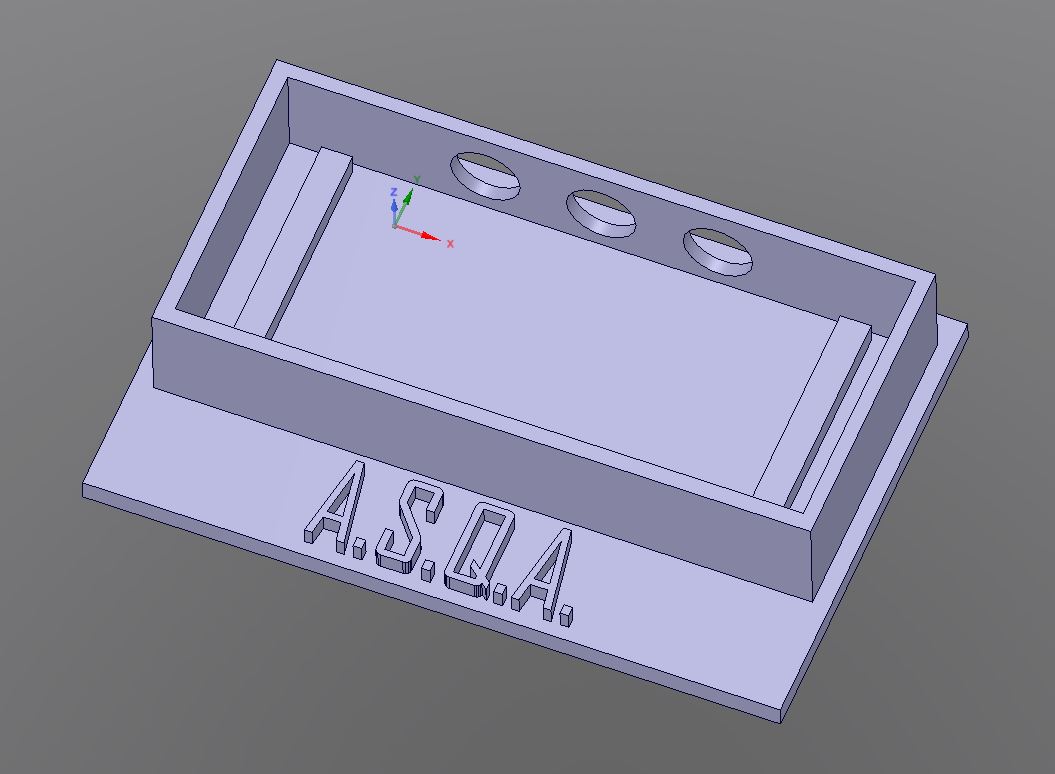

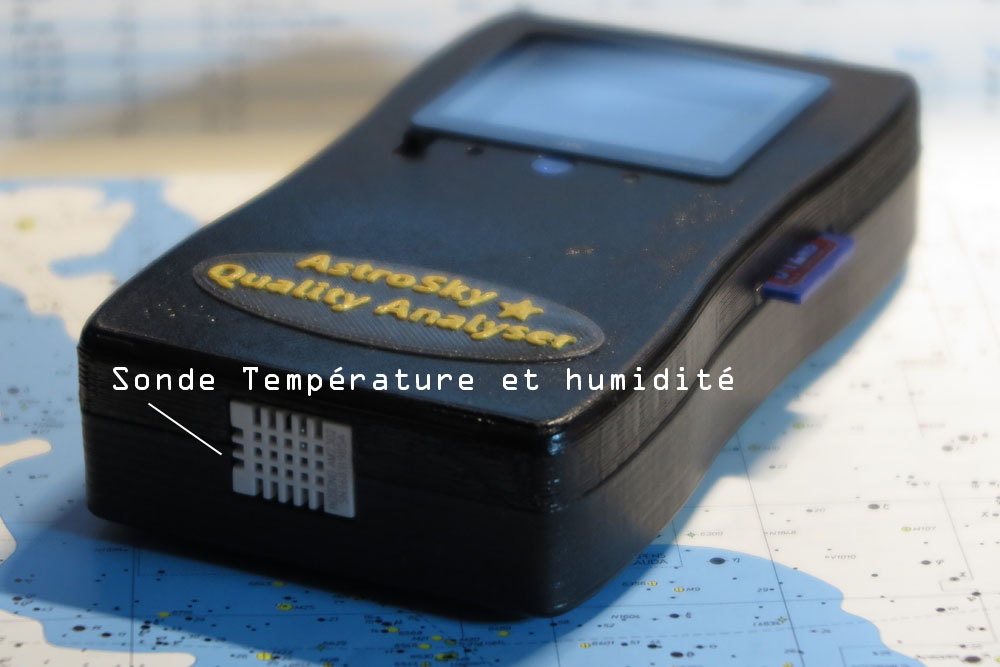

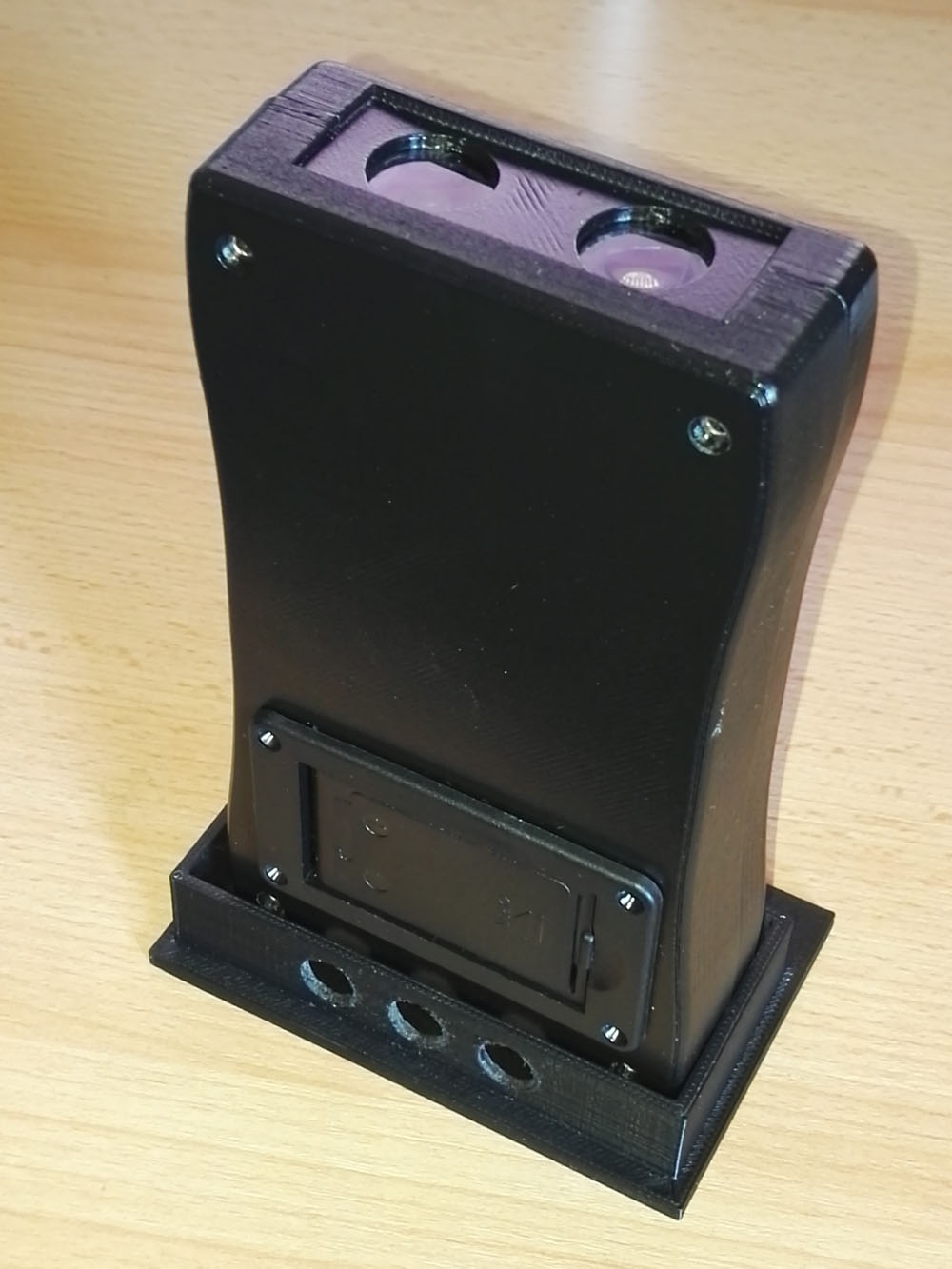

Pour pouvoir laisser l'ASQA en mode mesure sur un Laps de temps prolongé , je lui ai confectionné un petit support qui permet à l'air de circuler
sur la partie inférieure du boitier ou se trouvent les sondes d'humidité et de température.

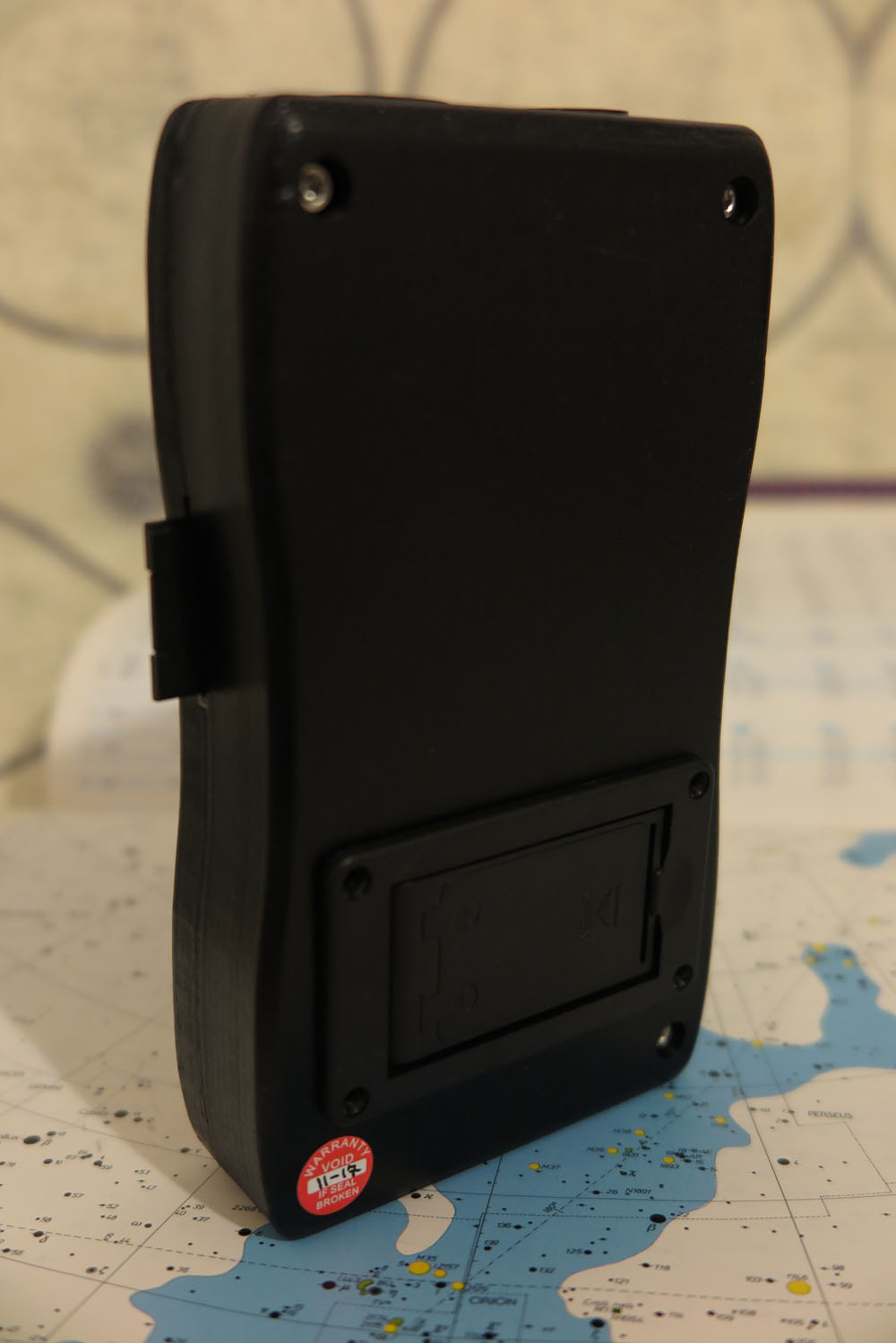

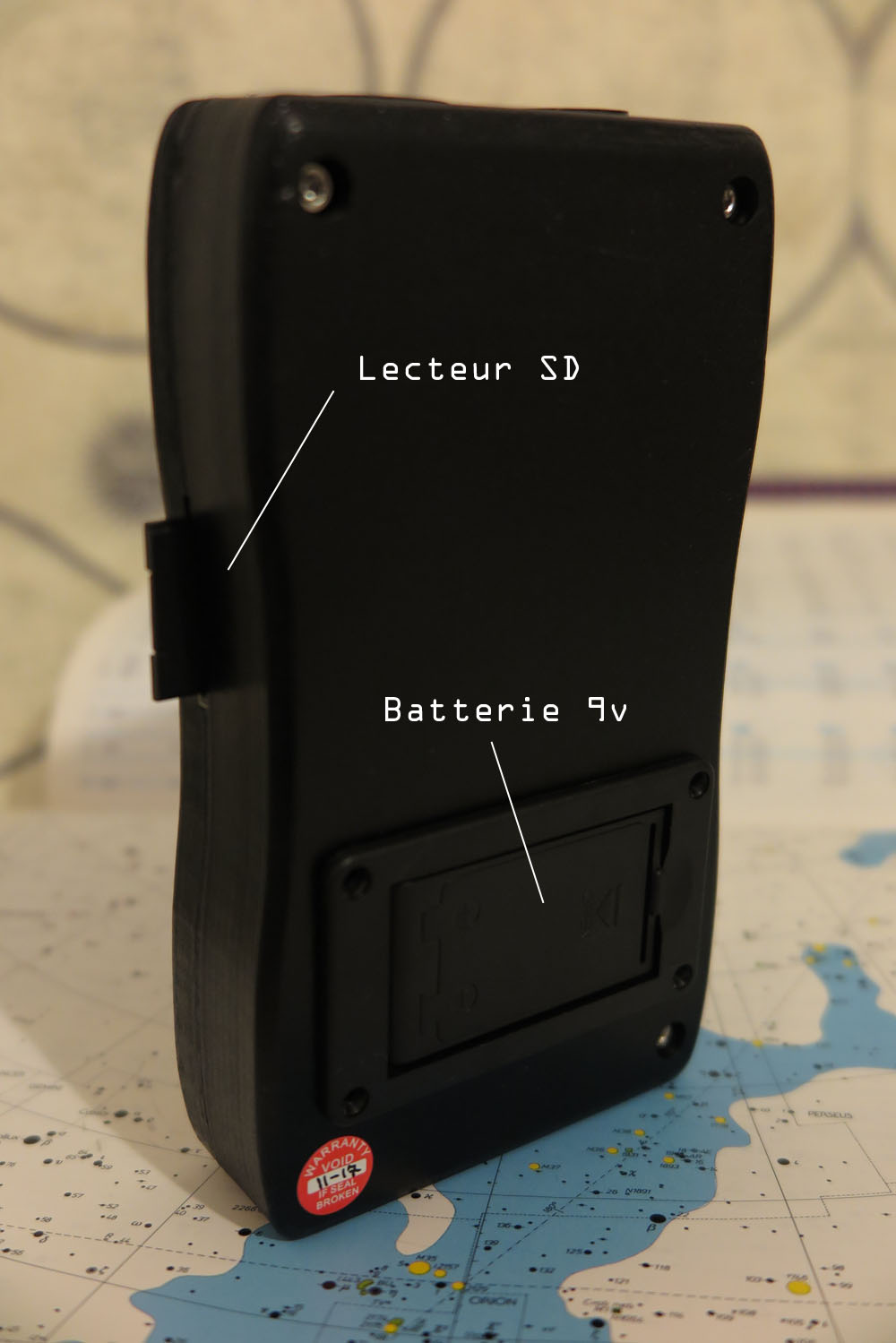

Sur ces images vous voyez la version définitive du boitier remodèlisé et avec une fenêtre incorporée à l'intérieur .
 |
 |
 |
ASQA VS SQM
 |
