La CoolingStarBox
Projet 2011 - La coolingstarbox
Le Descriptif du Prototype
- Boitier en fibre de carbone
- Refroidissement Peltier régulé direct du capteur CCD
- alimentation de l'appareil photo intégré au boitier
- afficheur LCD Rouge de la température du capteur CCD
- Fenêtre de visualisation de l'ecran LCD
- Possibilité de fixation du boitier sur un trépied pour refroidissement lors d'un Timelaps
- 3 prises sur le boitier : 1 USB, 1Alim 12v ( 5A ) 1 Telecommande
- Poids final du boitier : 600g sans l'appareil photo
Le boitier est totalement configurable avec les logiciels Astronomy Photo Tools ou BackyardEOS ouy EOS Utility.
Il reste pilotable uniquement par la prise telecommande
La modification totale comprend :
- La modification du Capteur CCD de l'appareil avec installation d'une "patte" de refroidissement en cuivre
- La réalisation du boîtier carbone avec les éléments décrits ci -dessus
- L'intégration de l'appareil dans le boîtier.
L'appareil photo est définitivement fixé dans le caisson carbone puisque tout l'élément de refroidissement doit être solidaire avec le doigt calopteur du capteur.
Voici donc quelques images des differentes phases de la fabrication.

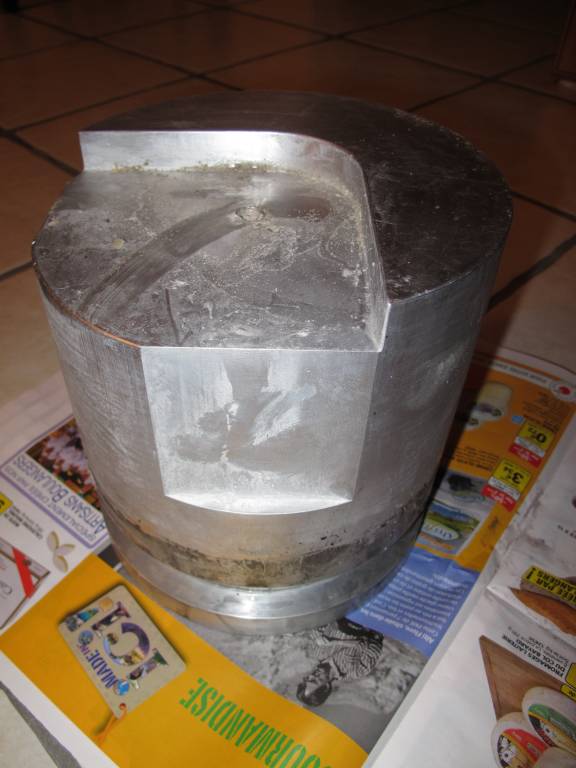

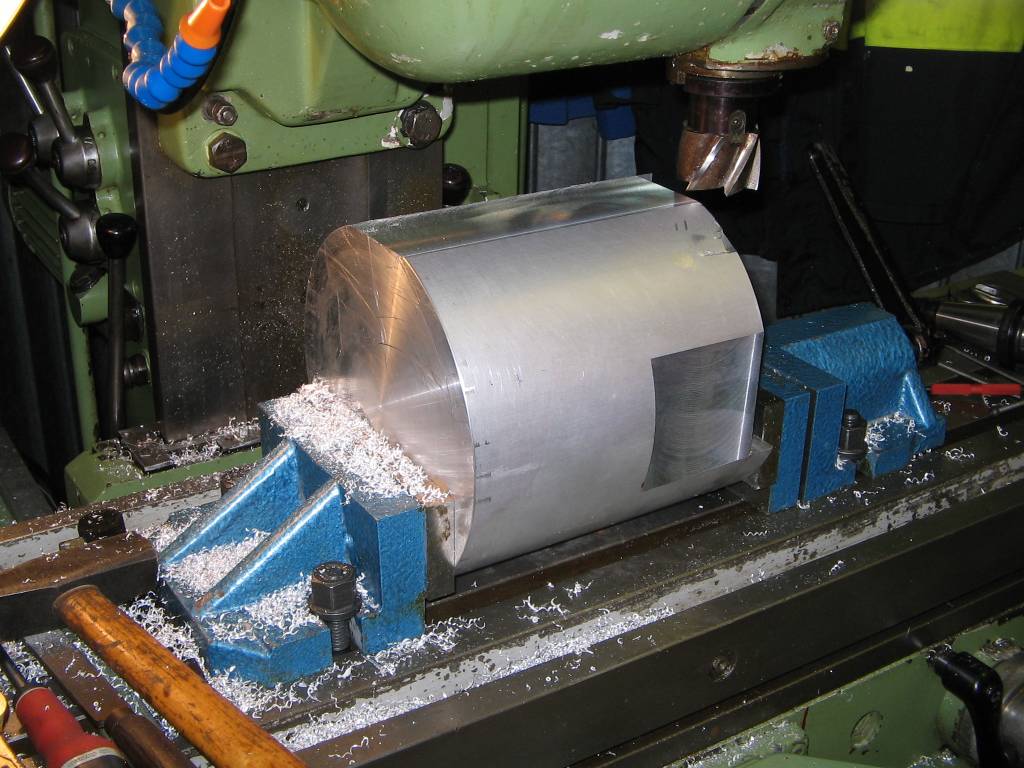

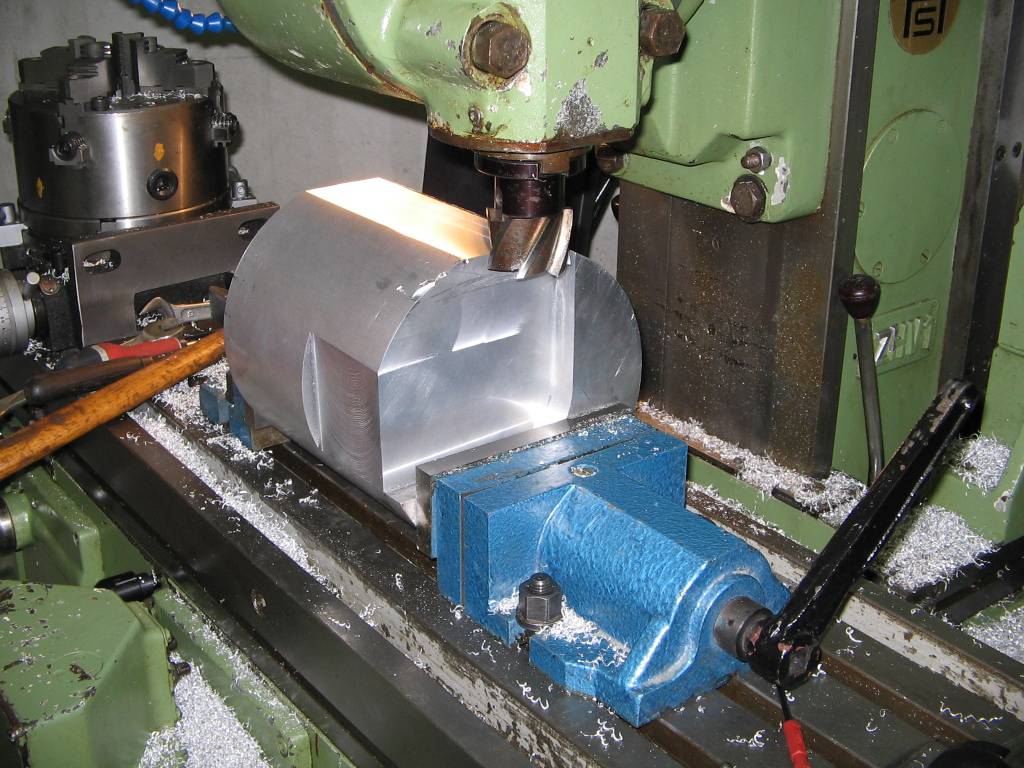

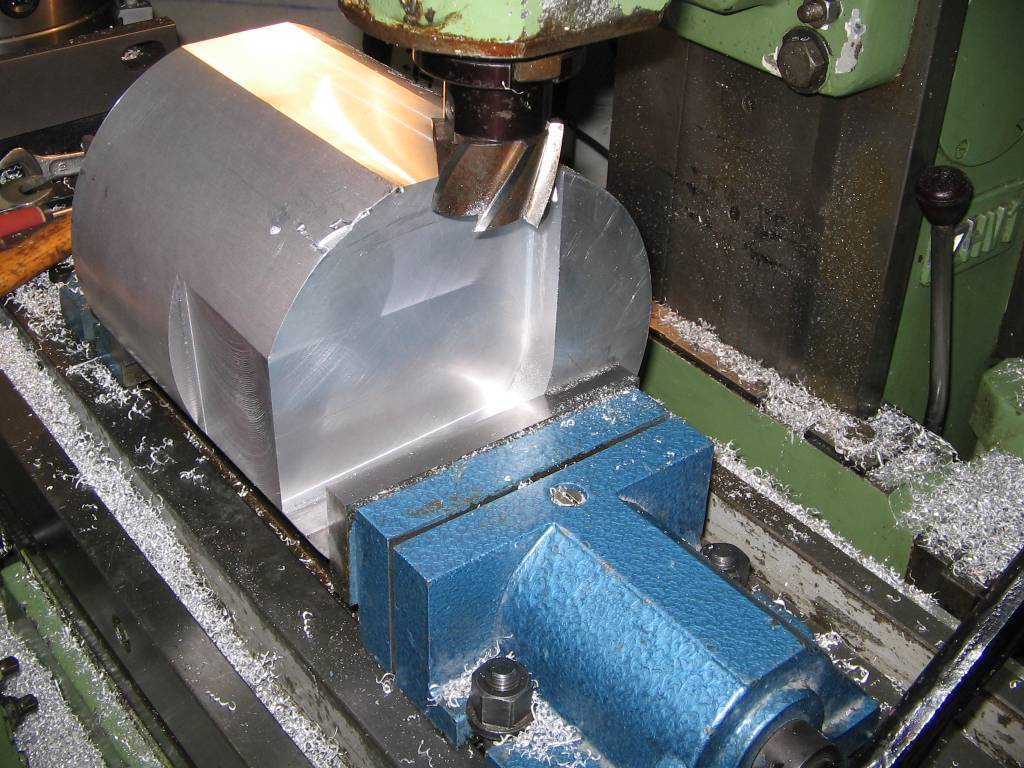

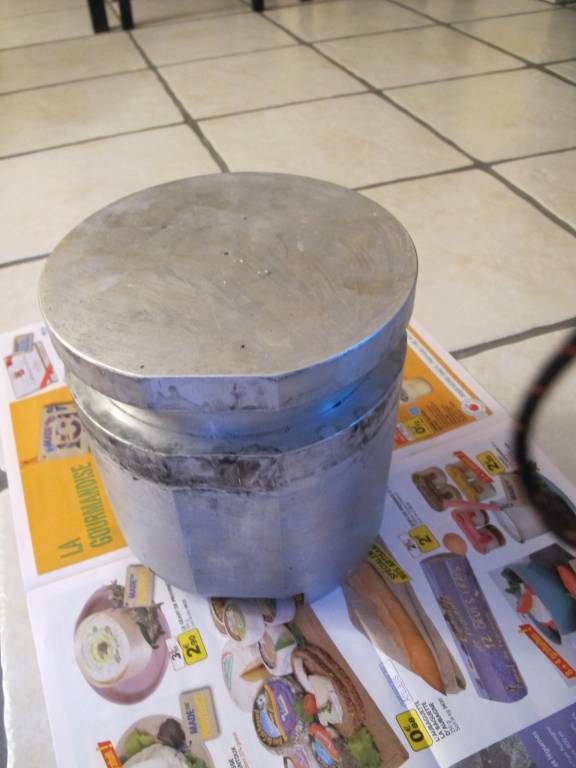

Aprés Création des différents plans , j'ai fais usiner un moule male en Aluminium (Coût 170 euros d'aluminium et 180 euros de main d'oeuvre)

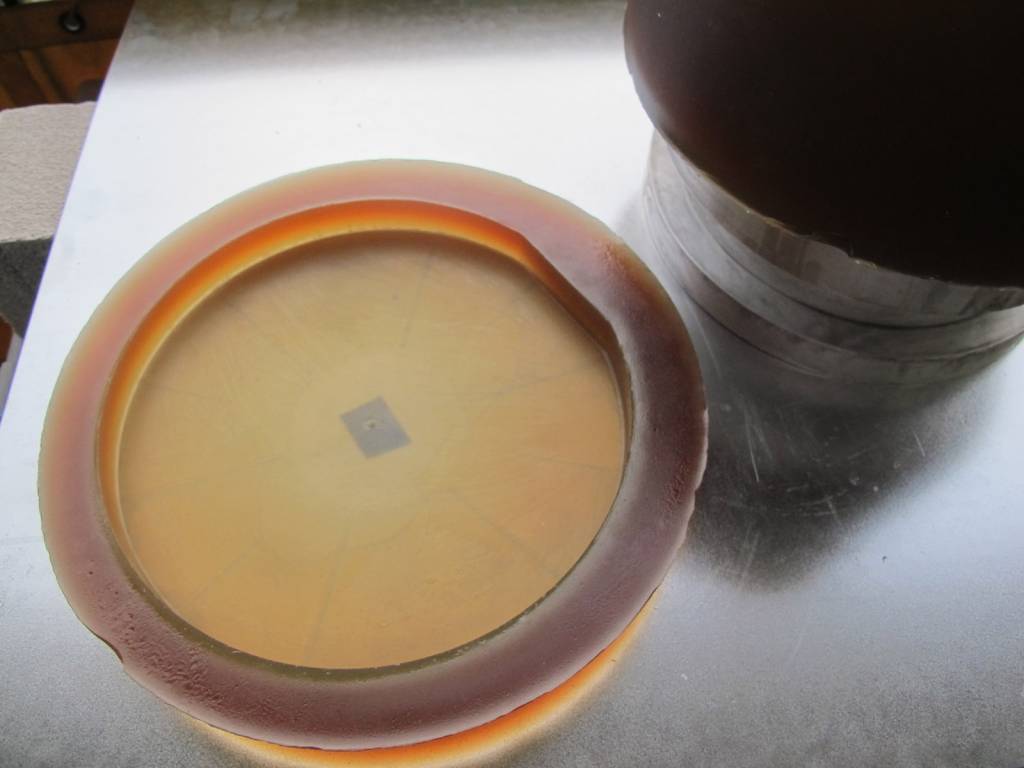

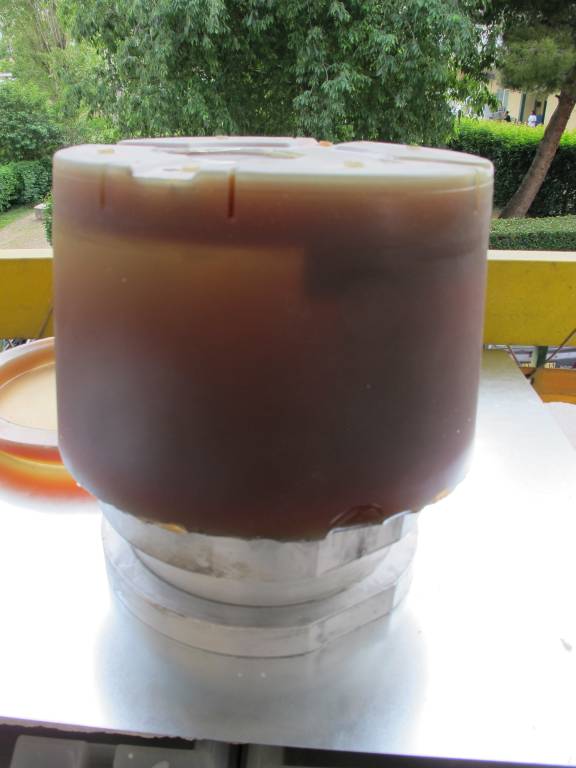

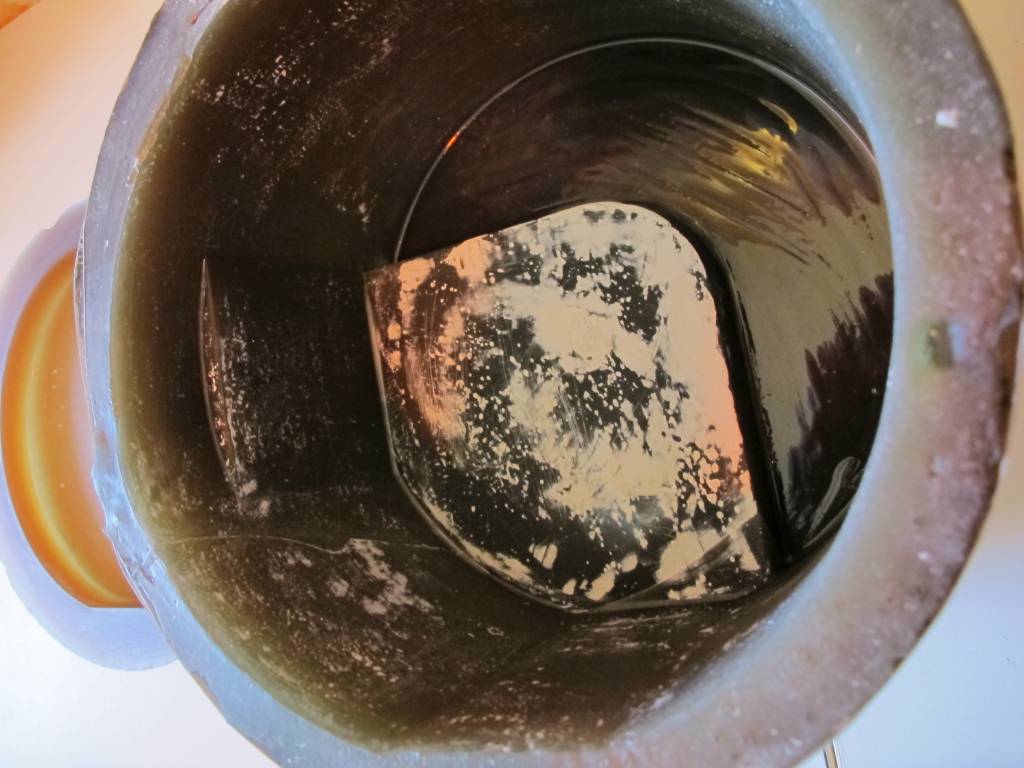

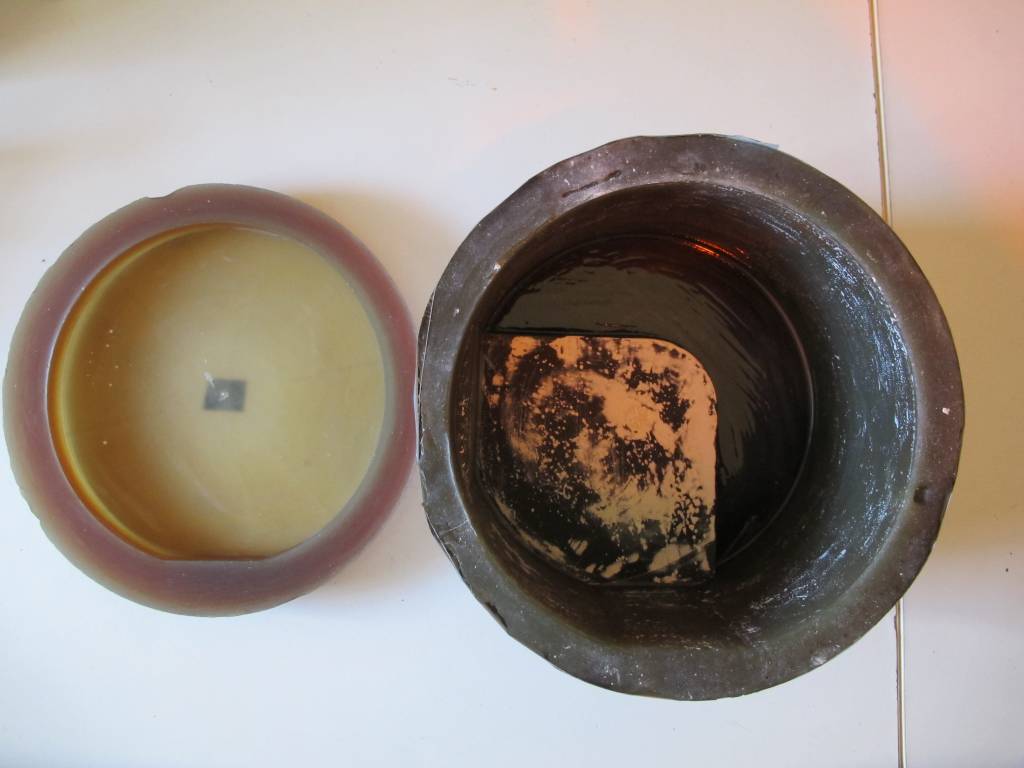

A partir de ce moule j'ai réalisé deux moules femelles en résine ( boitier principal et capot arriere )( coût 100 euros)
La partie la plus compliquée et la plus longue a été de trouver la technique d'application du carbone dans ces moules et leur démoulage ( coût 100 euros )

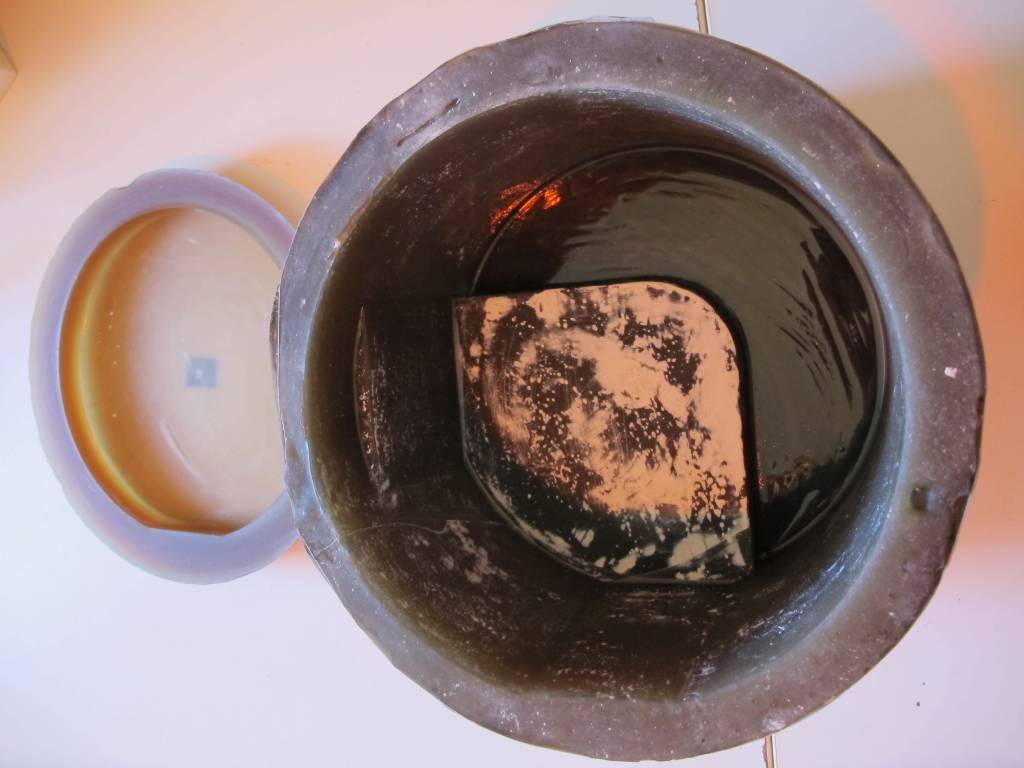

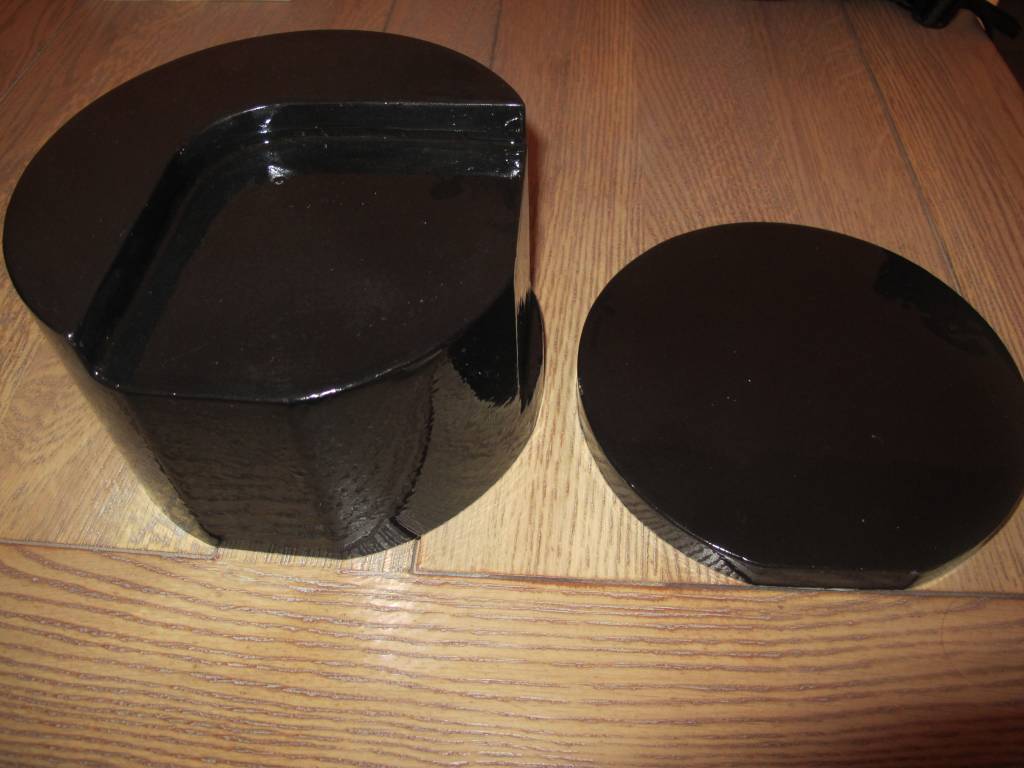

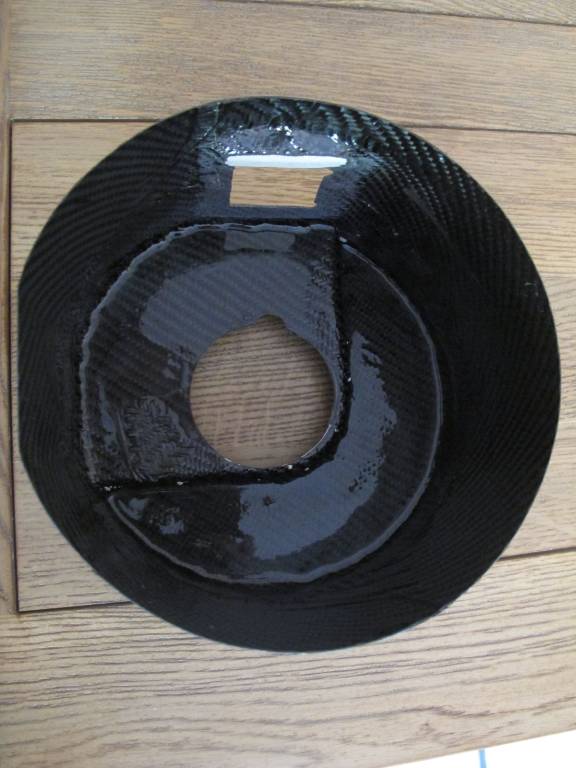

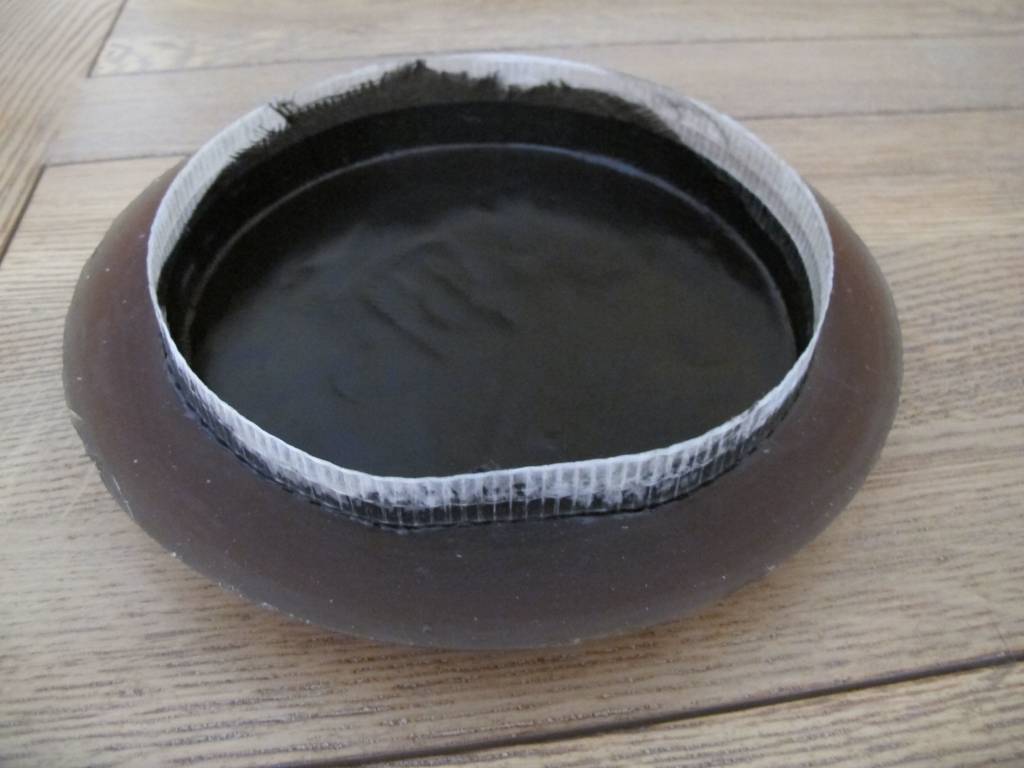

Voici donc les deux moules aprés application de la peinture extérieure et d'une résine de glacage.

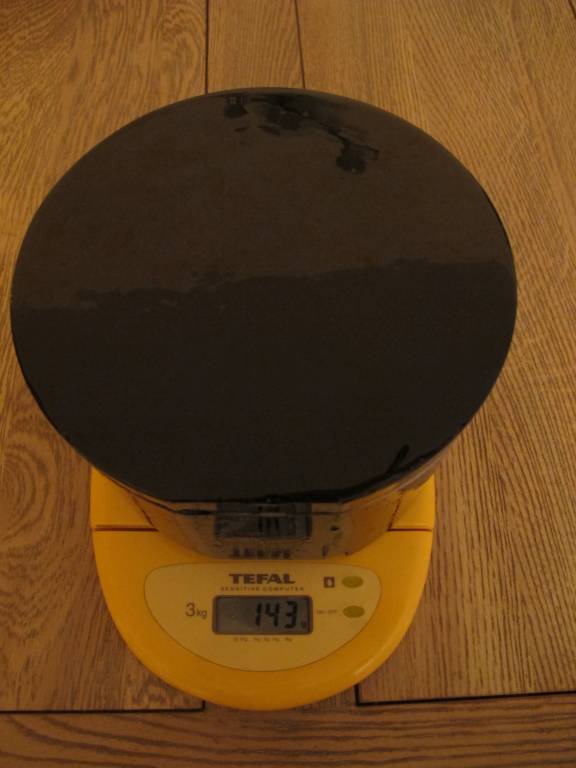

Poids total des 2 capots 143 g , je rentre donc dans mon cahier des charges

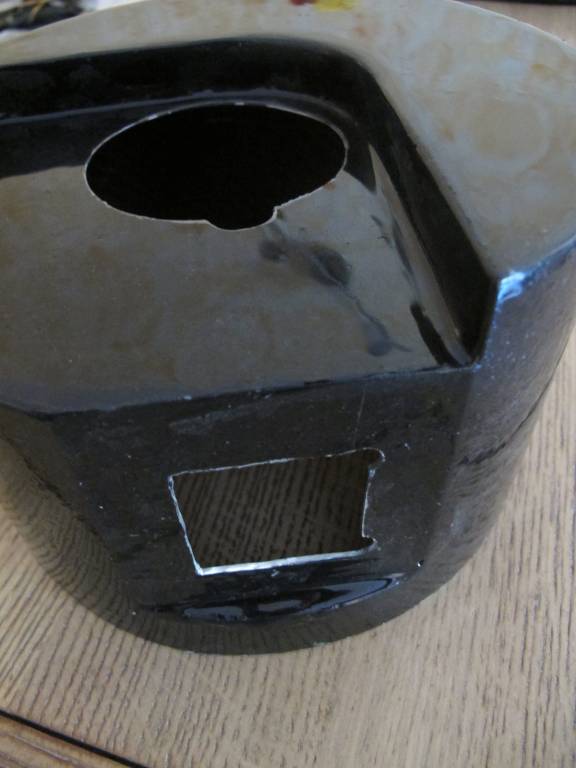

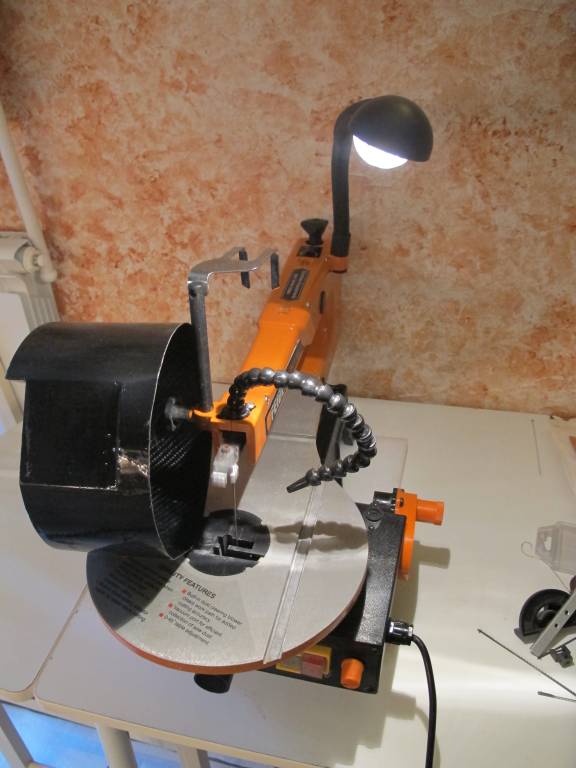

Vient ensuite la phase de découpe pour l'implantation des différents éléments à l'aide d'une scie à chantourner

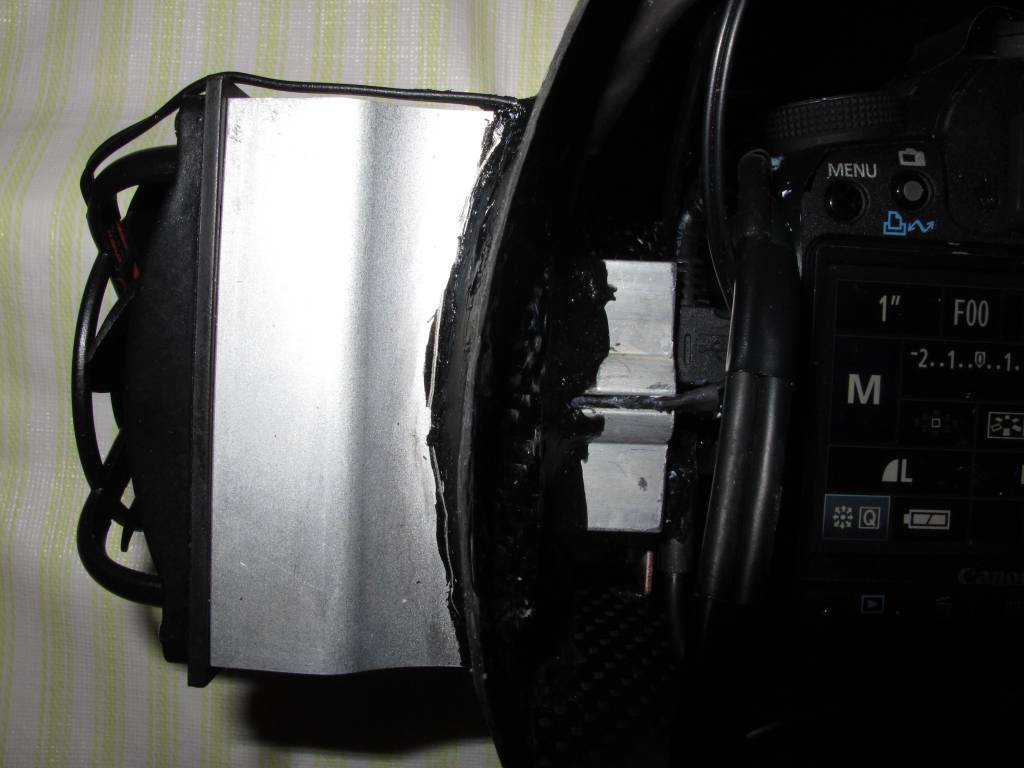

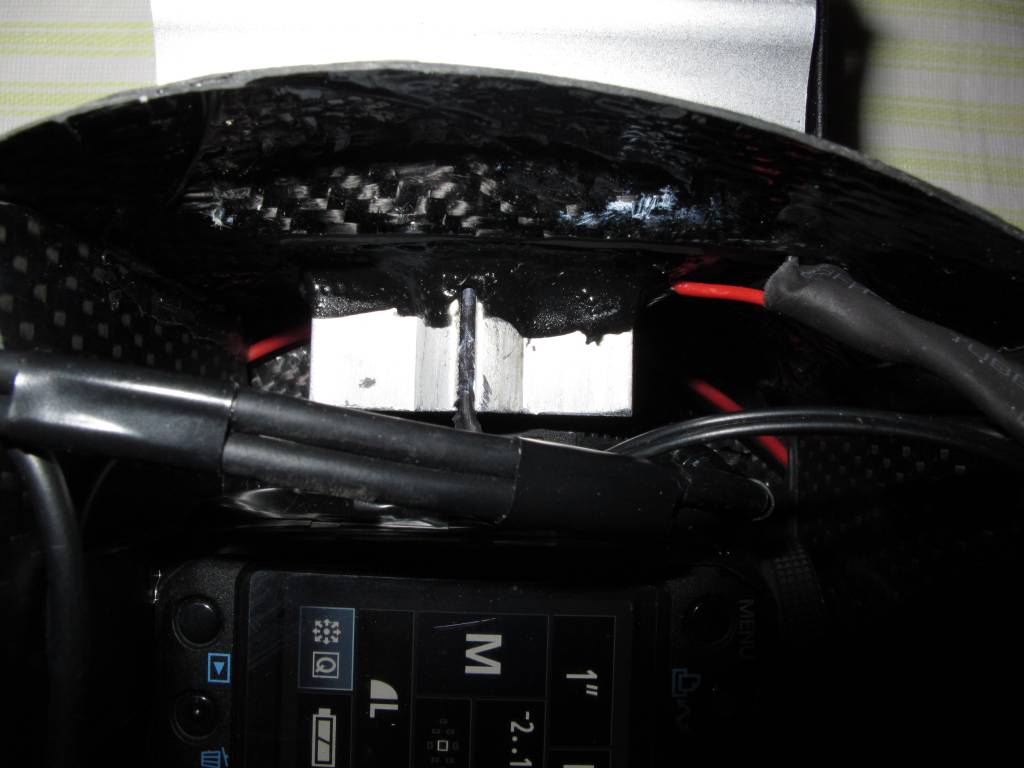

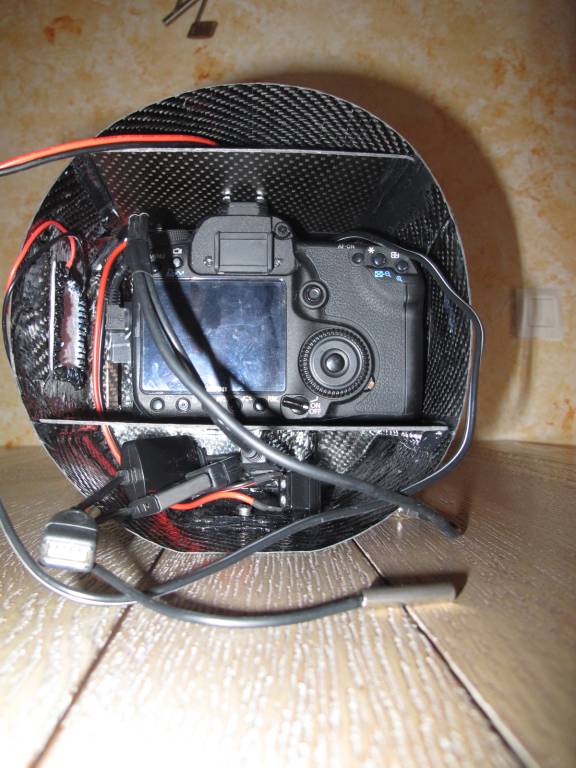

Implantation des premiers éléments , module peletier , on distingue également le doigt caloporteur en cuivre placée sur le capteur CMOS du coté gauche de l'appareil

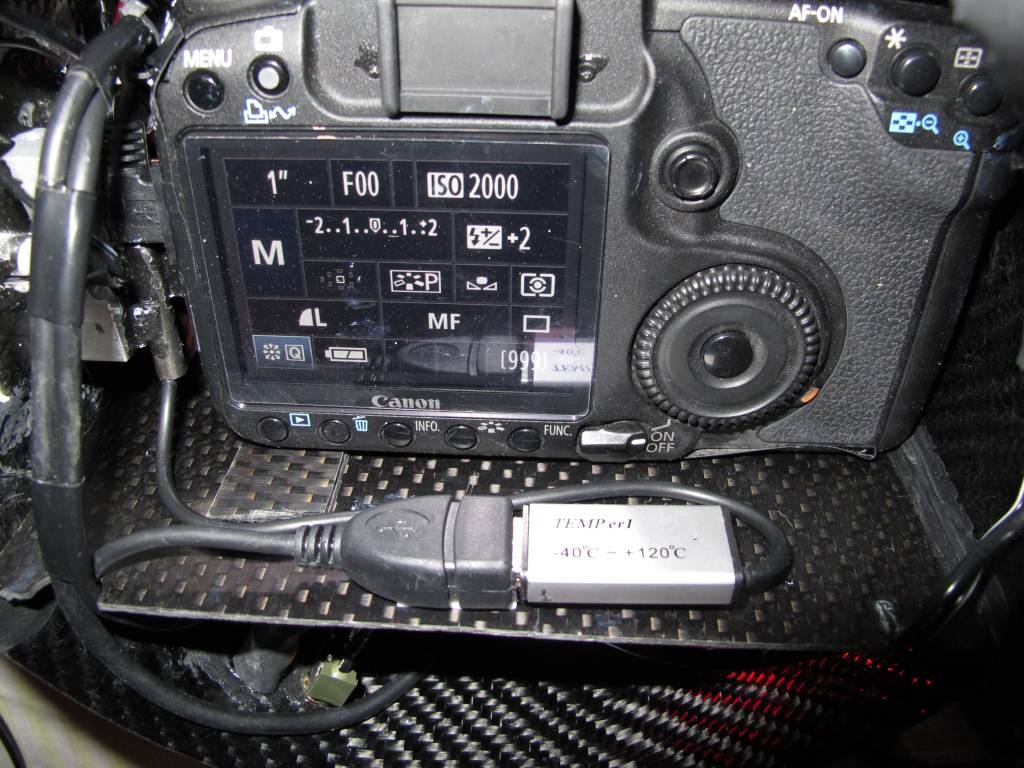

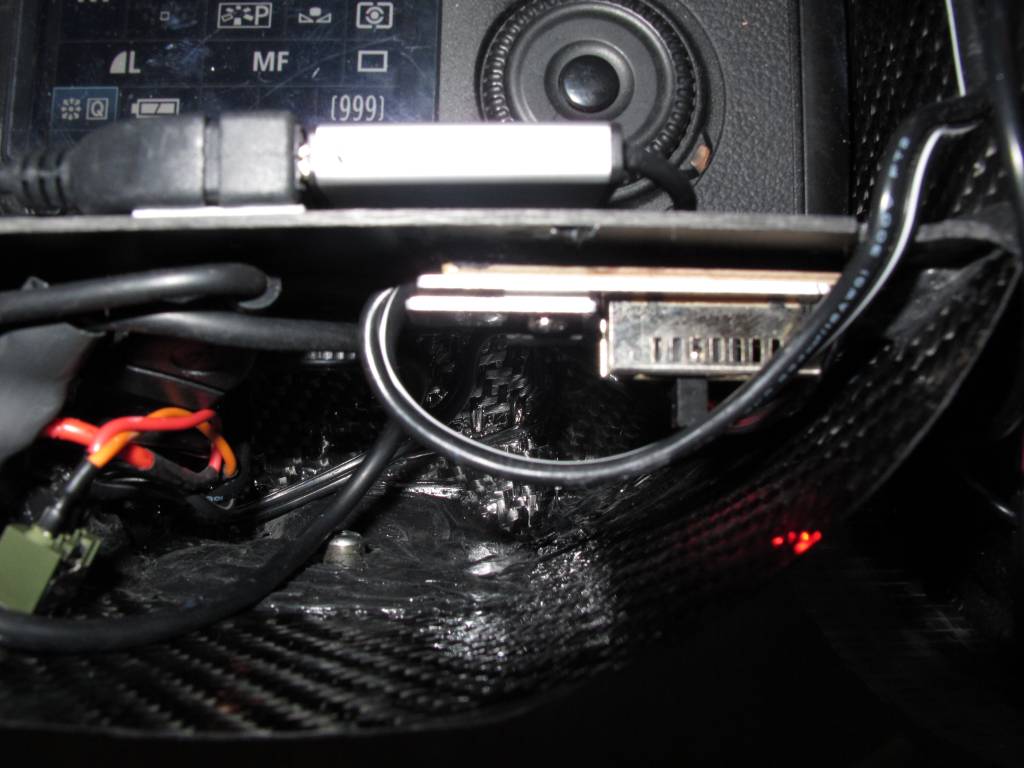

L'alimentation de l'appareil photo et la sonde de température et d'humidité.

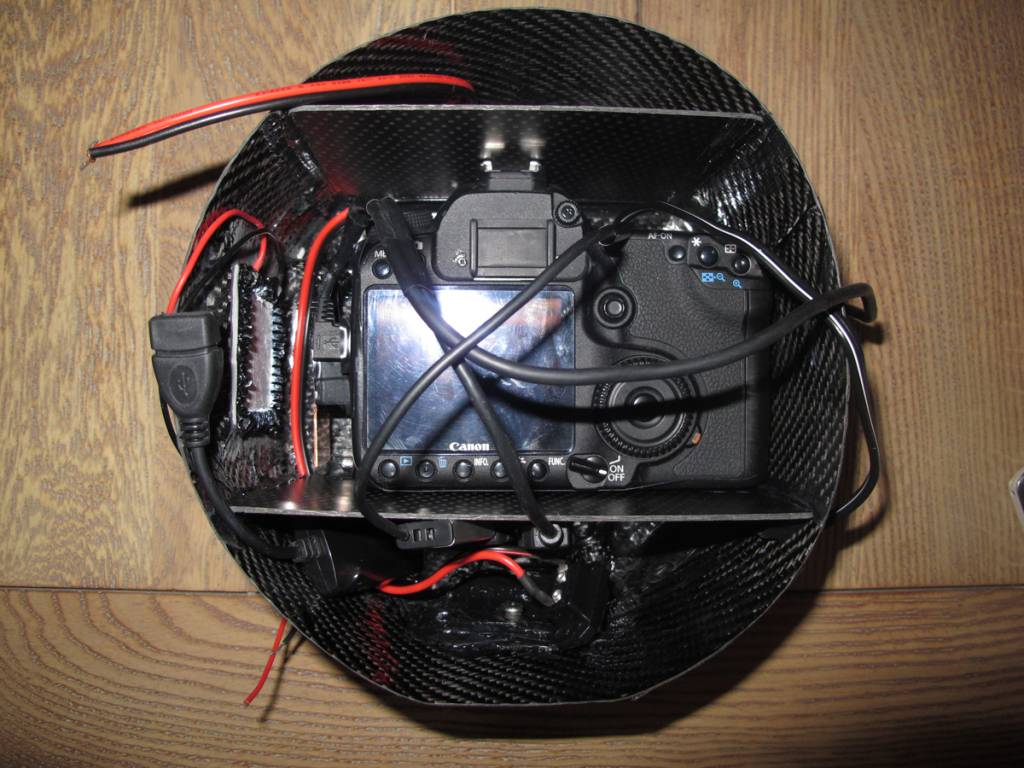

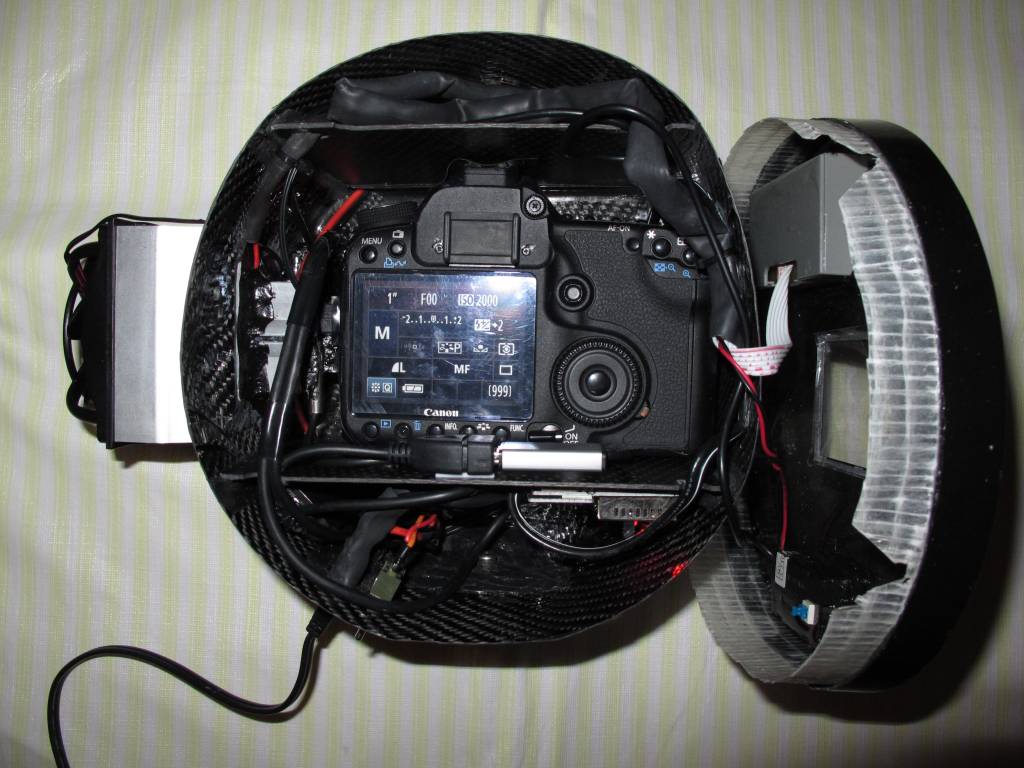

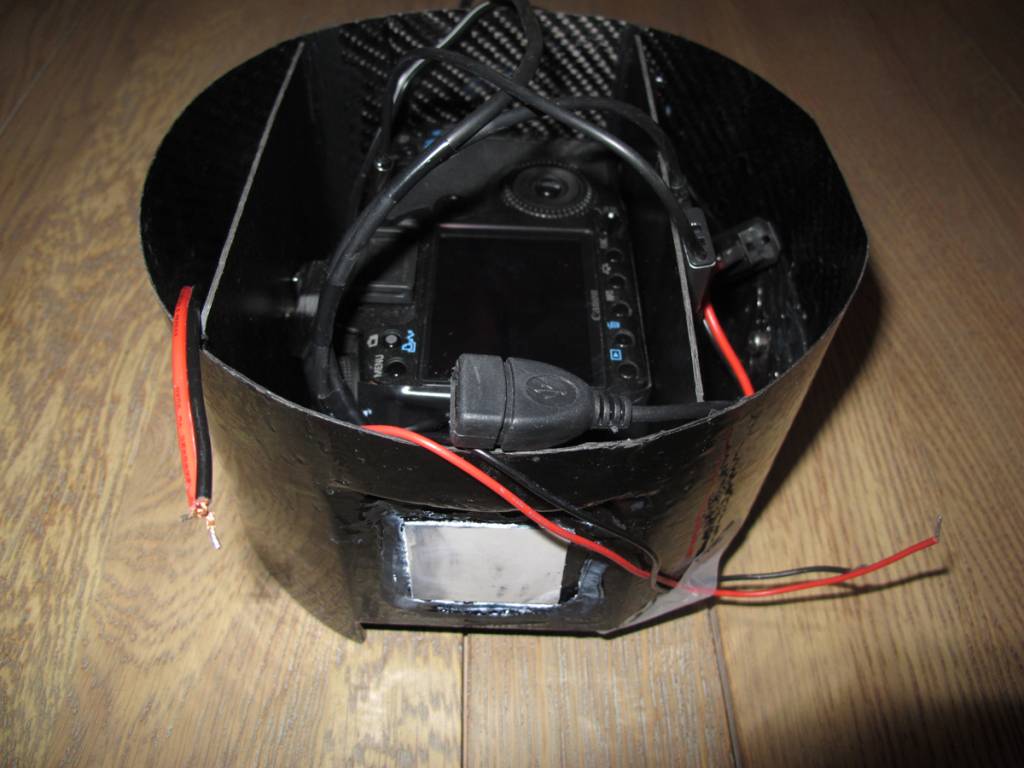

Implantation de la partie refroidissement et du panneau de controle sur le boitier arrière

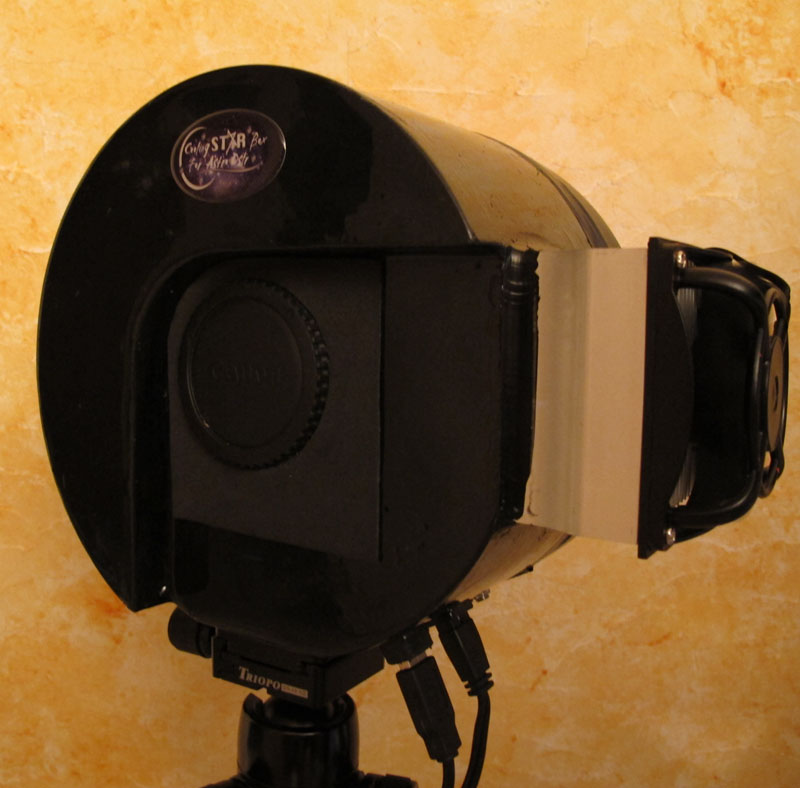

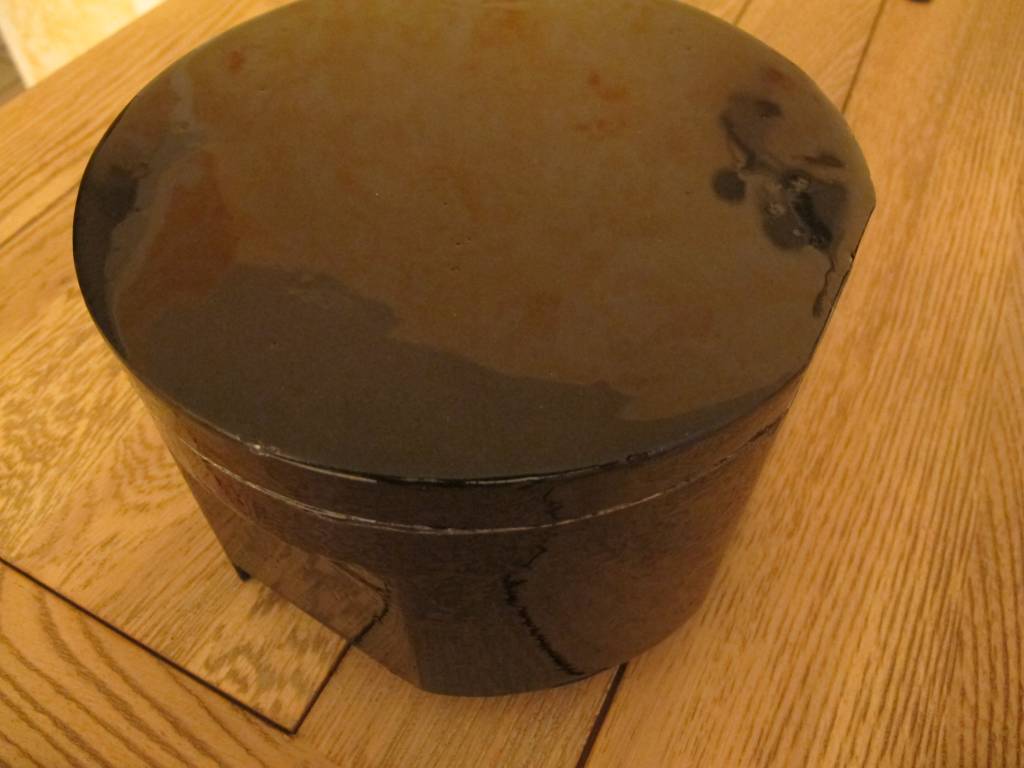

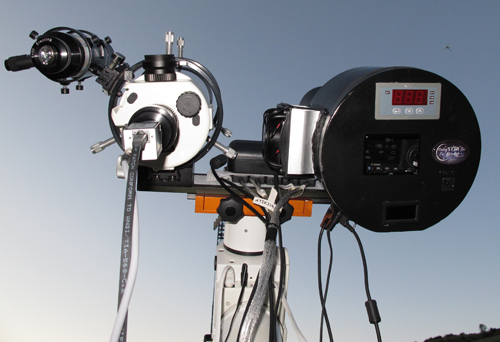

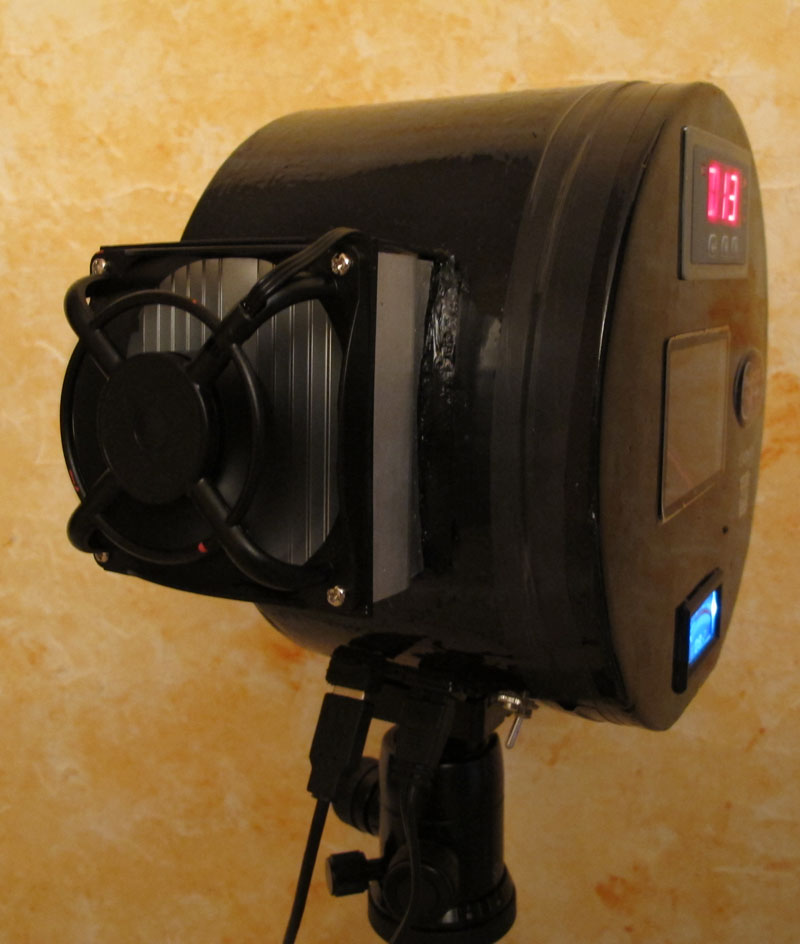

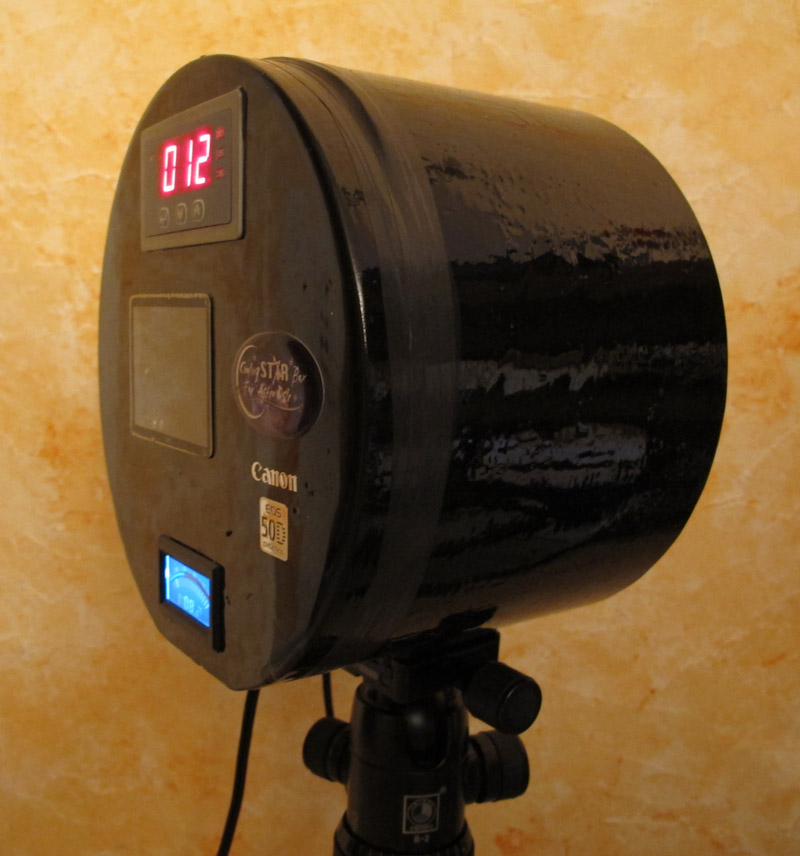

Quelques images du boitier fini :

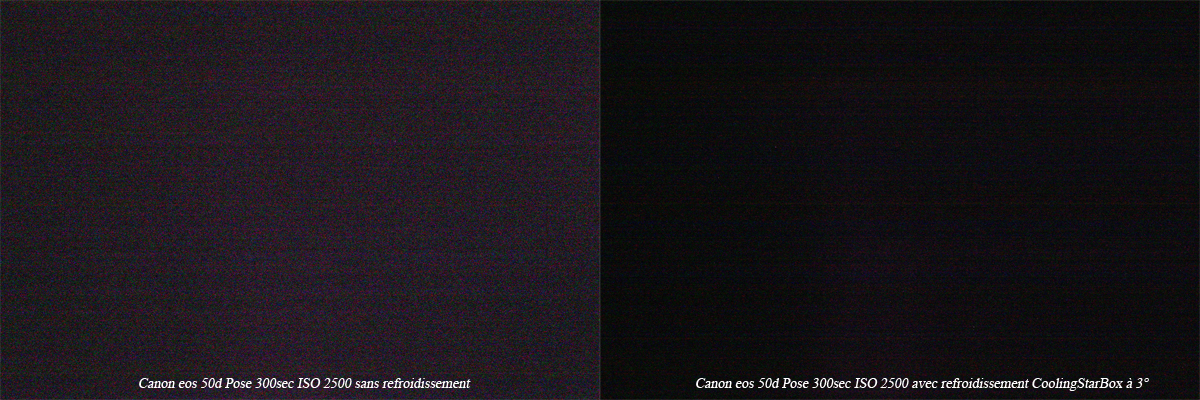

1er test de la CoolingStarBox du 22/06/2011 à -23° en dessous de la temperature ambiante
26° --> 3°
Premières images de la CoolingstarBox !!!!
J'ai choisi pour cette première image la région du cygne centrée sur son étoiles principale SADR
Le setup :
- Canon eos50D + CoolingstarBox à -10°C

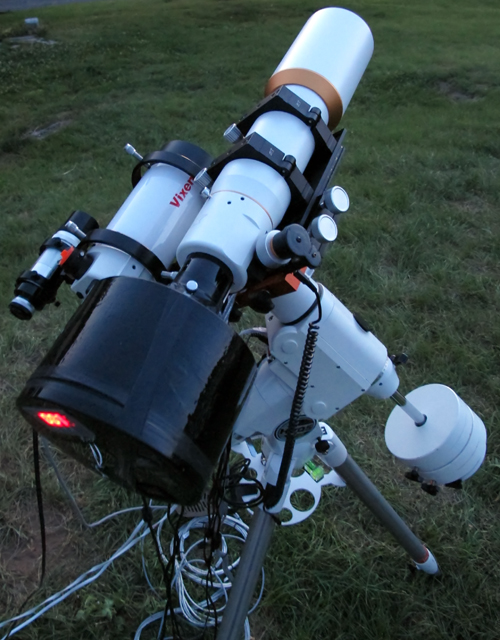

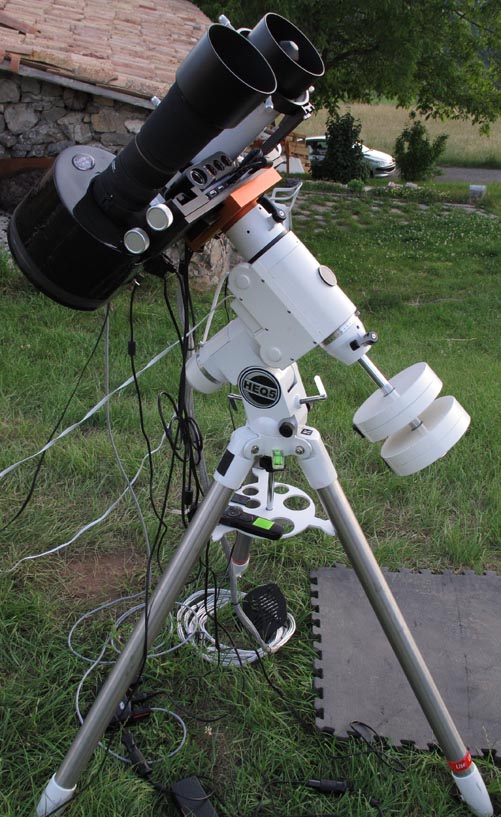

Voici quelques images des Setup : avec Objectif ou sur lunette Megrez 90
- 12 X 3 Mn à 2500 ISO
- 11 X 8 Mn à 2500 ISO
Soit 2h de pose
Traitement Deepskystacker , Pixinsight , Photoshop CS4

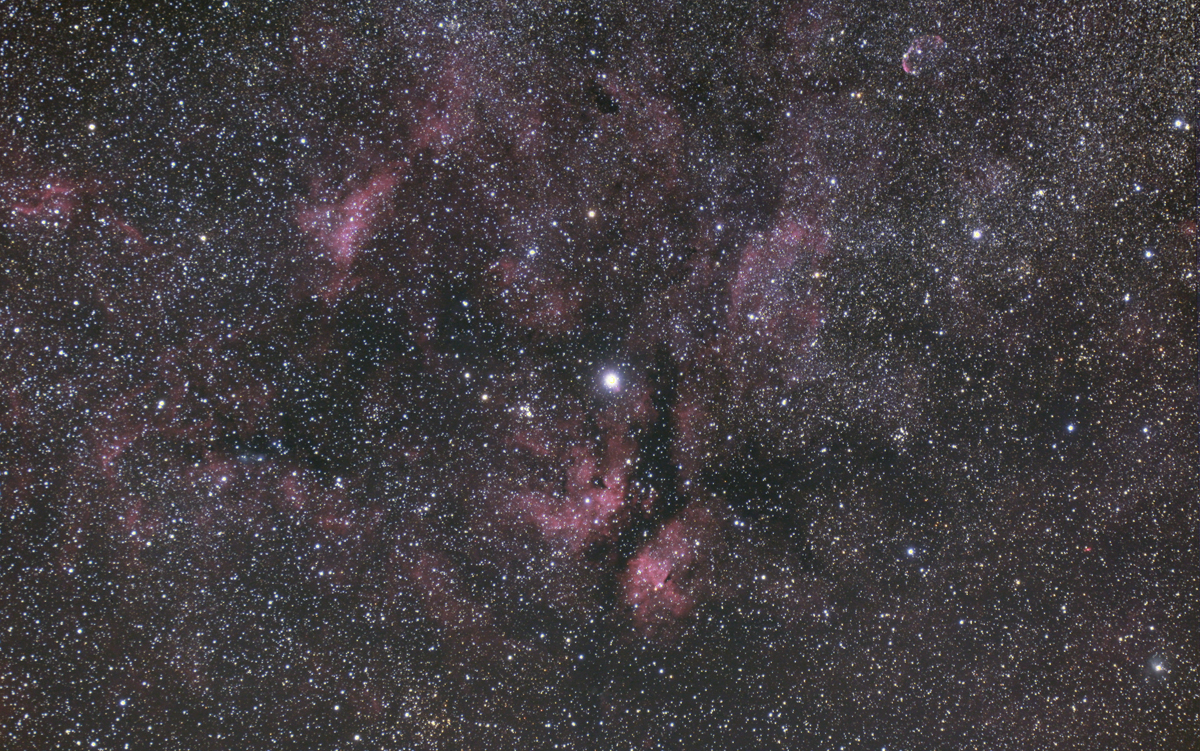

L'image Finale à 33%
Un crop à 100% de la zone centrale de l'image
Un résultat au delà de mes espérances , l'eos 50d est trés bon à la base mais avec un refroidissement du capteur à -25°
en dessous de la température ambiante il exprime vraiment tout son potentiel.
région d' NGC7000 (Nebuleuse Nord America) et du Pelican
- 7 x 8 mn à 2500 ISO Dark AUTO
soit 56 mn de poses total
Traitement Deepskystacker , Pixinsight , Photoshop CS4

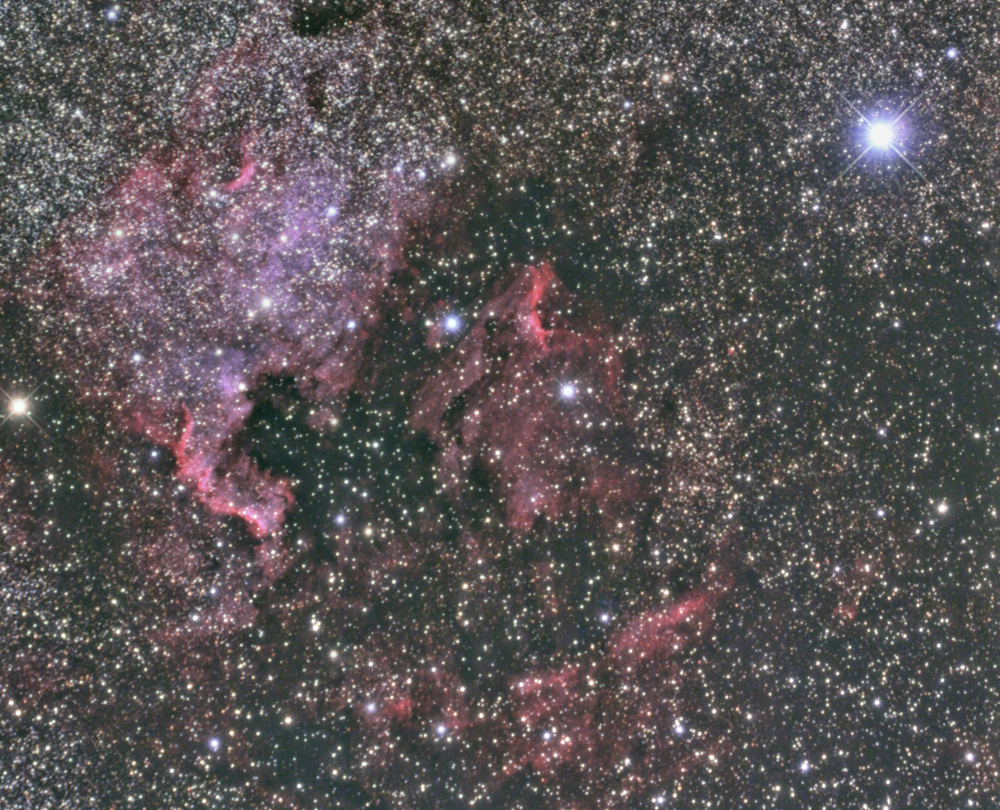

L'image Finale Cropée
Un autre traitement en HDR qui met en relief les deux nebuleuses

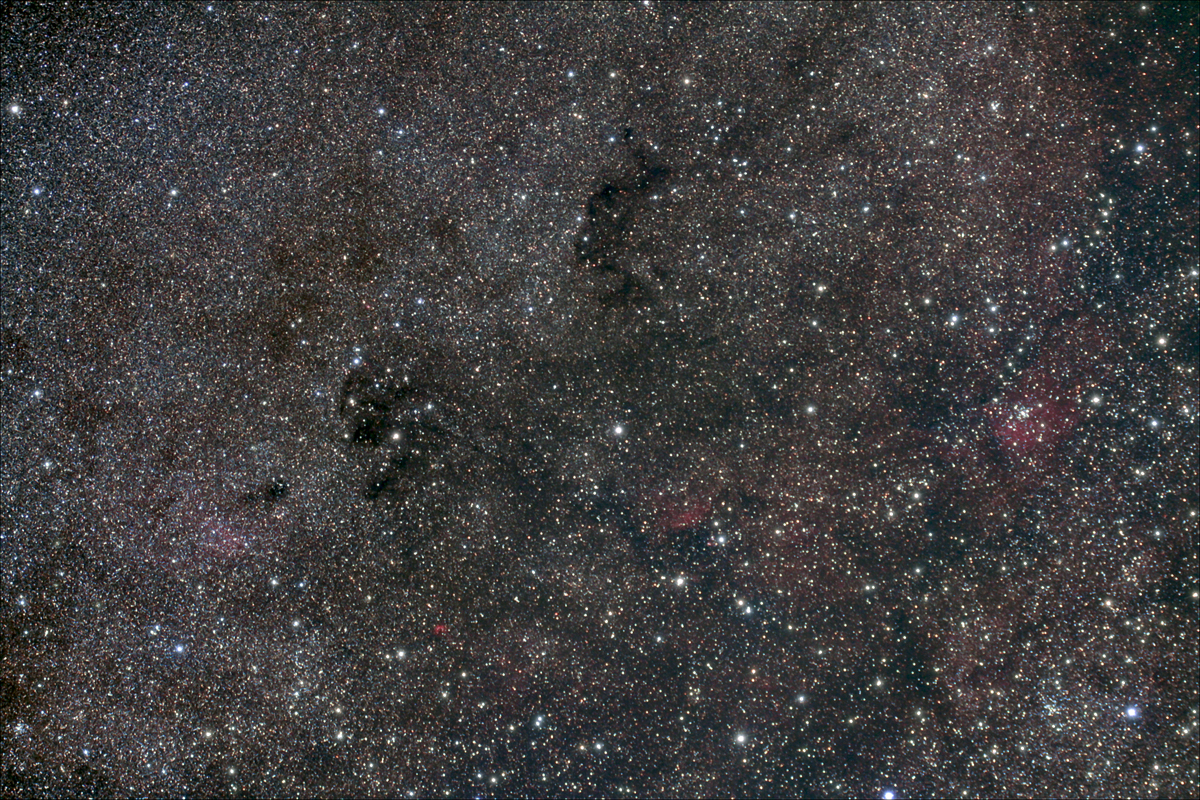

Region et nébulosités autour de Sharpless 88
- CoolingStarBox et Canon eos 50DBaader
- 10 x 8 mn à 2500 ISO Dark AUTO
soit 80 mn de pose totale
Traitement Deepskystacker , Pixinsight , Photoshop CS4

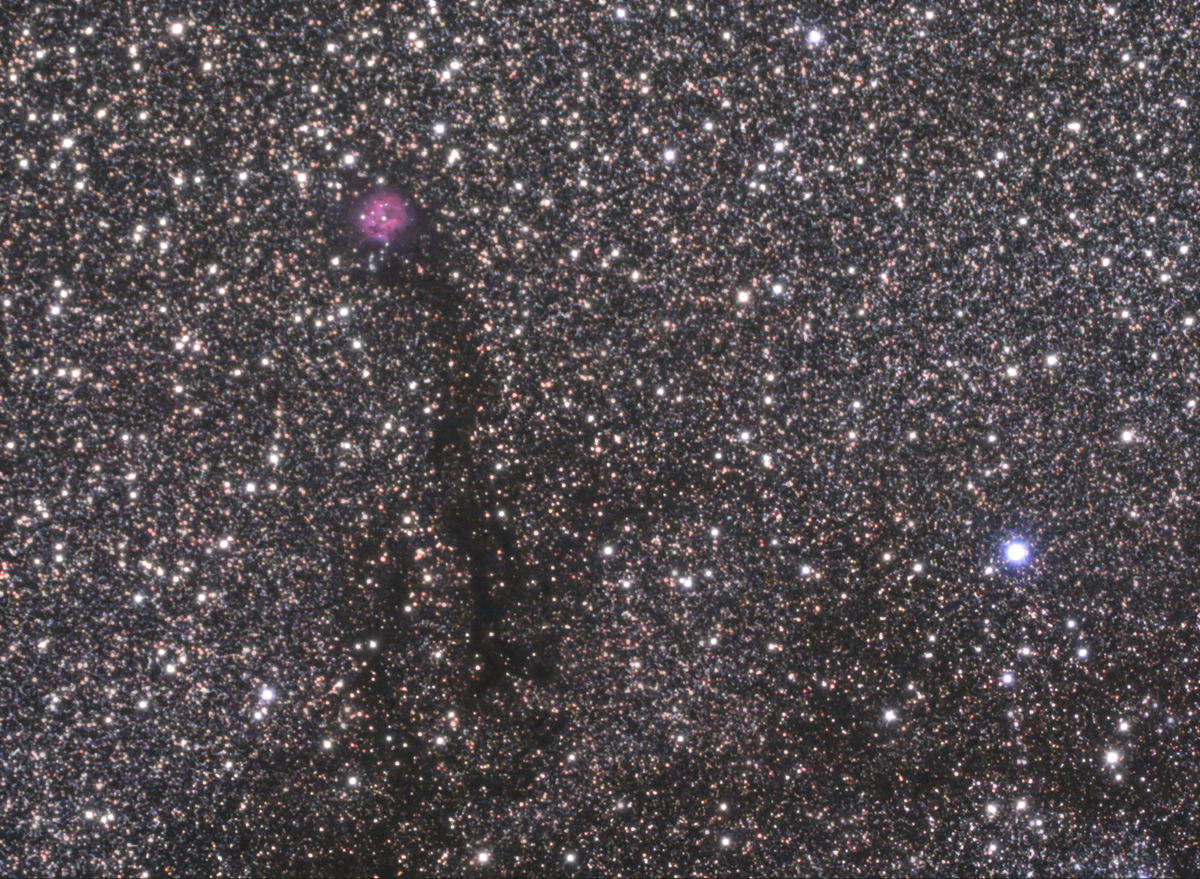

Ic5146 Coccon Nebula
- CoolingStarBox et Canon eos 50DBaader
- 6 x 8 mn à 2500 ISO Dark AUTO
soit 48 mn de pose totale
Traitement Deepskystacker , Pixinsight , Photoshop CS4
NGC7023 - IRIS NEBULA
Le setup :
- CoolingStarBox et Canon eos 50DBaader
- William Optics Megrez 90 APO
- 14 x 5 mn à 2500 ISO Dark AUTO
soit 1h10 mn de pose totale
Traitement Deepskystacker , Pixinsight , Photoshop CS4
L'image finale

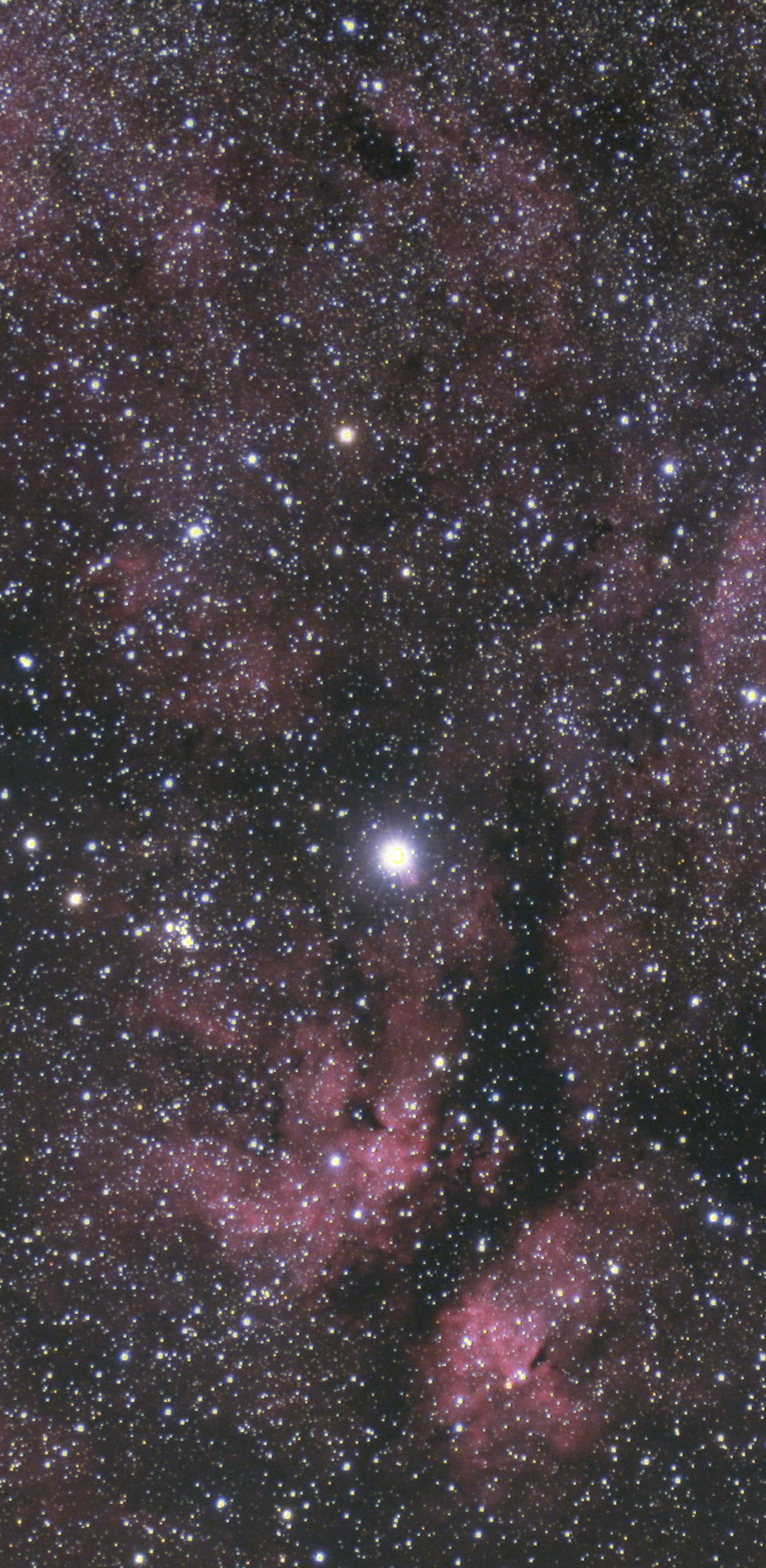

Et un plan rapproché :
