Le refroidissement des Reflex CANON



Les modifications sont possibles sur les modèles suivants:



EOS350D, EOS400D, EOS1000D, EOS450D, EOS500D, EOS550D, EOS600D, EOS1100D.



Le refroidissement n'est plus possible sur les modèles suivants car il n'y a plus d'espace entre le capteur CMOS

et sa carte controleur pour pouvoir y glisser le doigt caloporteur :



EOS100D, EOS650D, EOS700D, EOS750D





Refroidissement passif	Refroidissement actif
le refroidissement passif est constitué d'un doigt caloporteur en cuivre monté à l'arrière du capteur CMOS refroidi par un ensemble radiateur/ ventilateur.	Le refroidissement actif est constitué d'un ensemble radiateur/ventilateur/module peltier piloté par un petit boitier à partir d'une alimentation ou batterie 12V 2A.





Vous pouvez explorer ci-dessous en détails ces deux modifications effectuées sur des CANON EOS 500D Débayérisés.

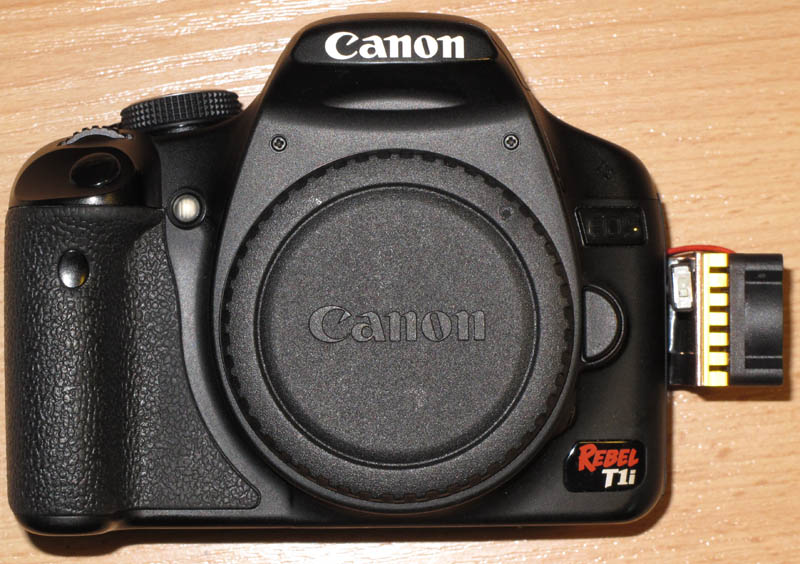

Refroidissement passif





Le refroidissement passif permet de reduire la température du Capteur CMOS à environ 5°C au dessus de la température ambiante

là où auparavant l'écart est de près de 15 °C , soit un gain de 10°C qui permet généralement de maintenir la température du capteur en dessous de 20°C.

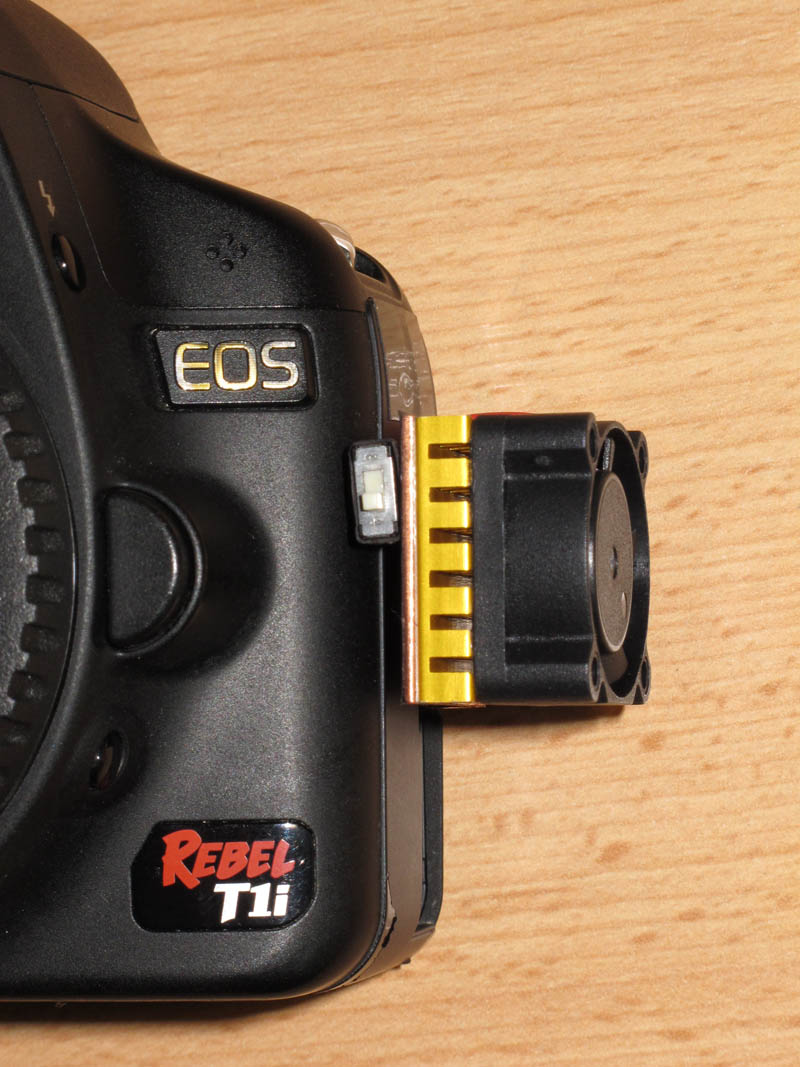

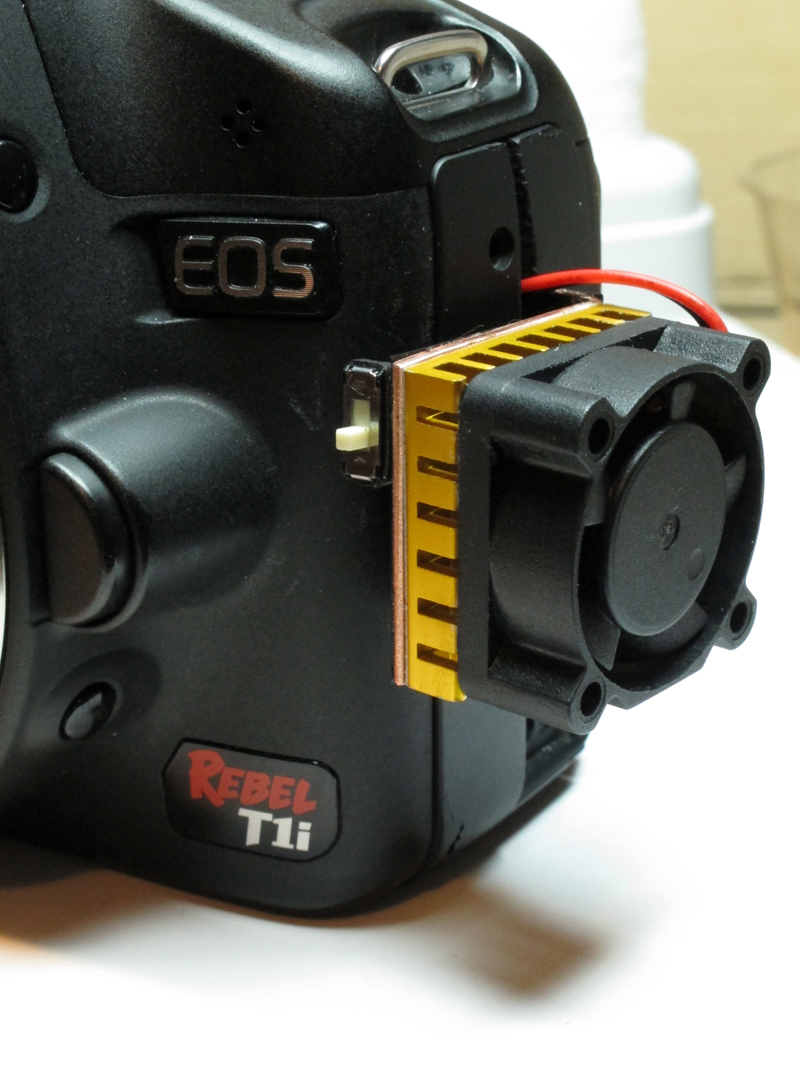

Ce système est équipé d'un doigt caloporteur en cuivre , d'un radiateur et d'un ventilateur.

Le ventilateur est alimenté à partir de l'alimentation de l'appareil photo et est commandé

par un petit interrupteur.

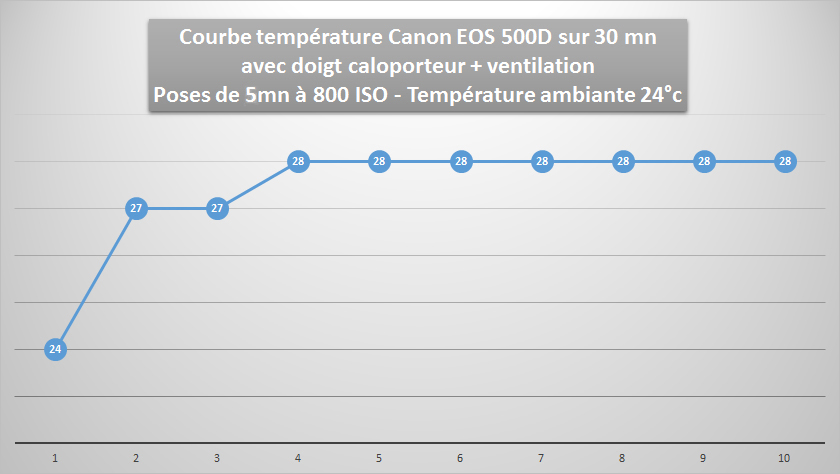

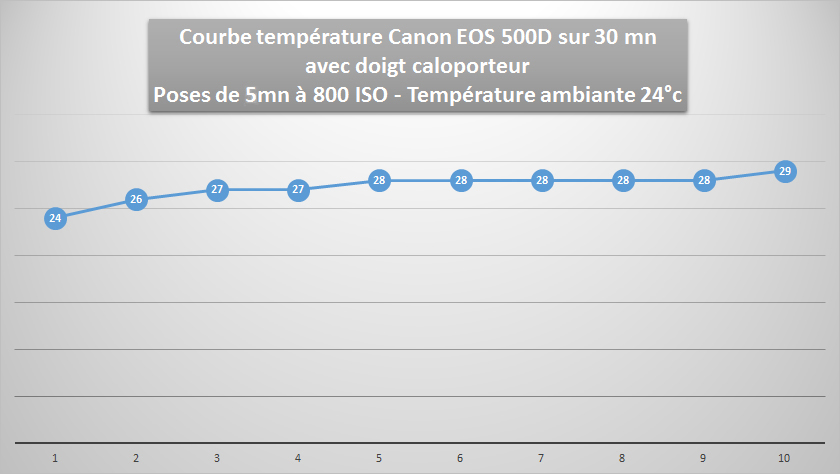

On remarque sur ces courbes la difference de 4 à 5°c au dessus de la température ambiante sur une

serie de 10 poses de 5 mn pendant 30 mn.

Sans doigt caloporteur la température du capteur se situerait normalement entre 36 et 39°C.



La ventilation comme on le constate permet de stabiliser plus rapidement le capteur en température

aprés 15 mn de poses.

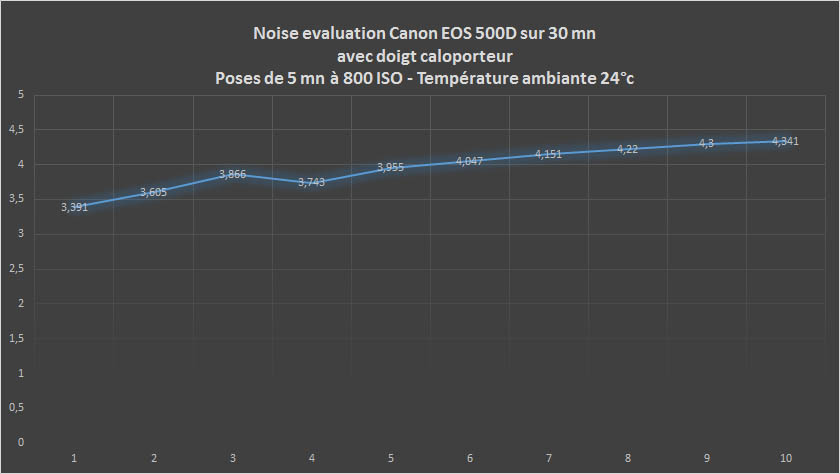

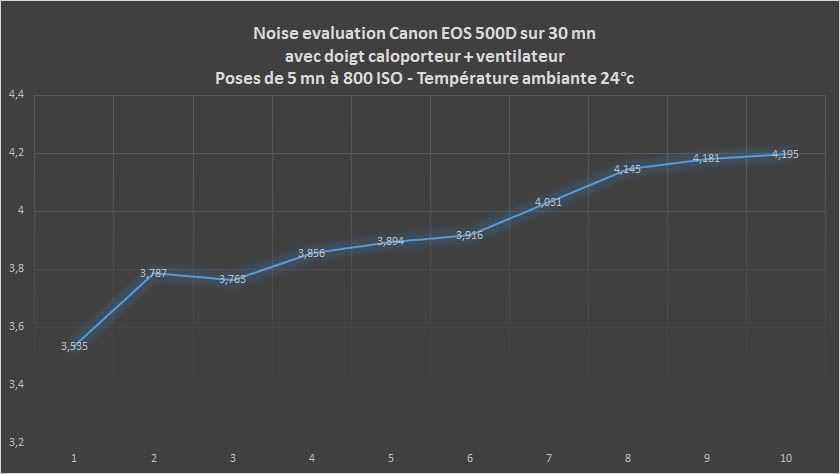

Voici maintenant les mesures de bruit relevées et analysées grâce au logiciel Pixinsight





On remarque sur la seconde courbe une lègère diminution du bruit dû au refroidissement supplémentaire

apporté par la mise en route du ventilateur.

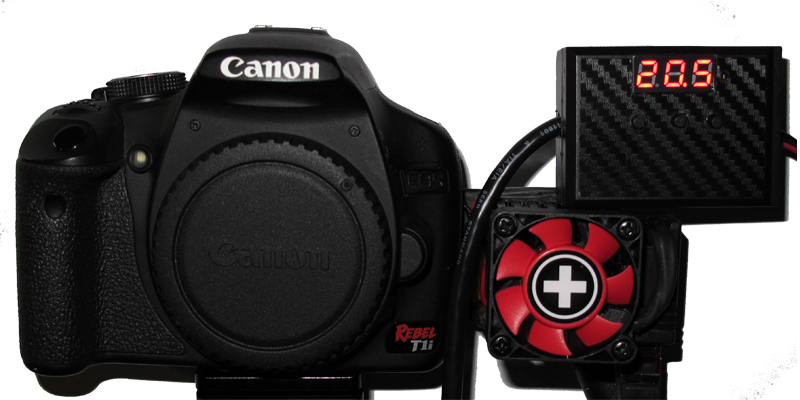

Refroidissement actif

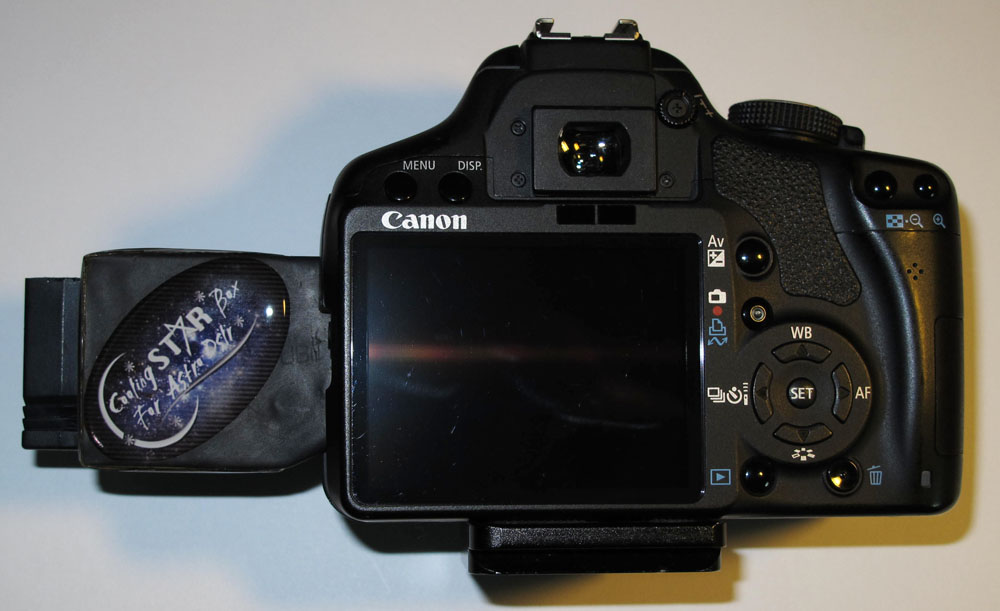

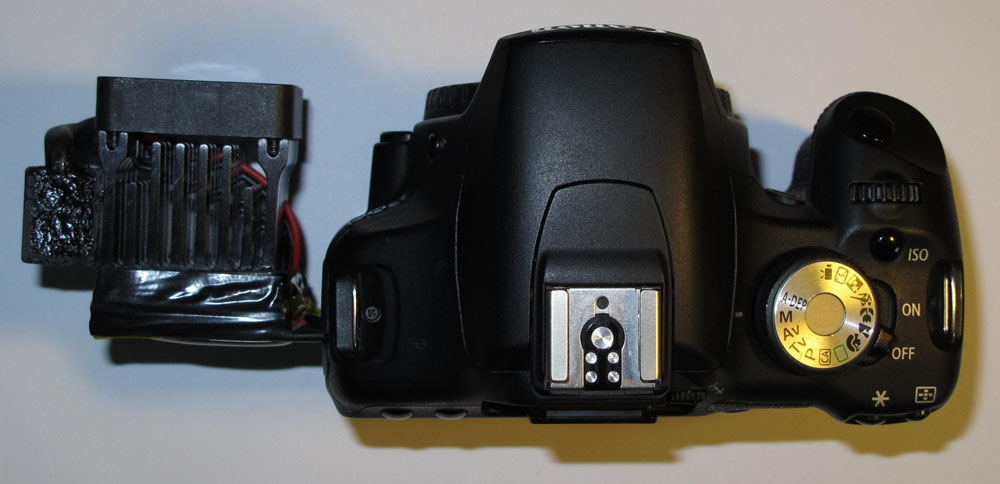

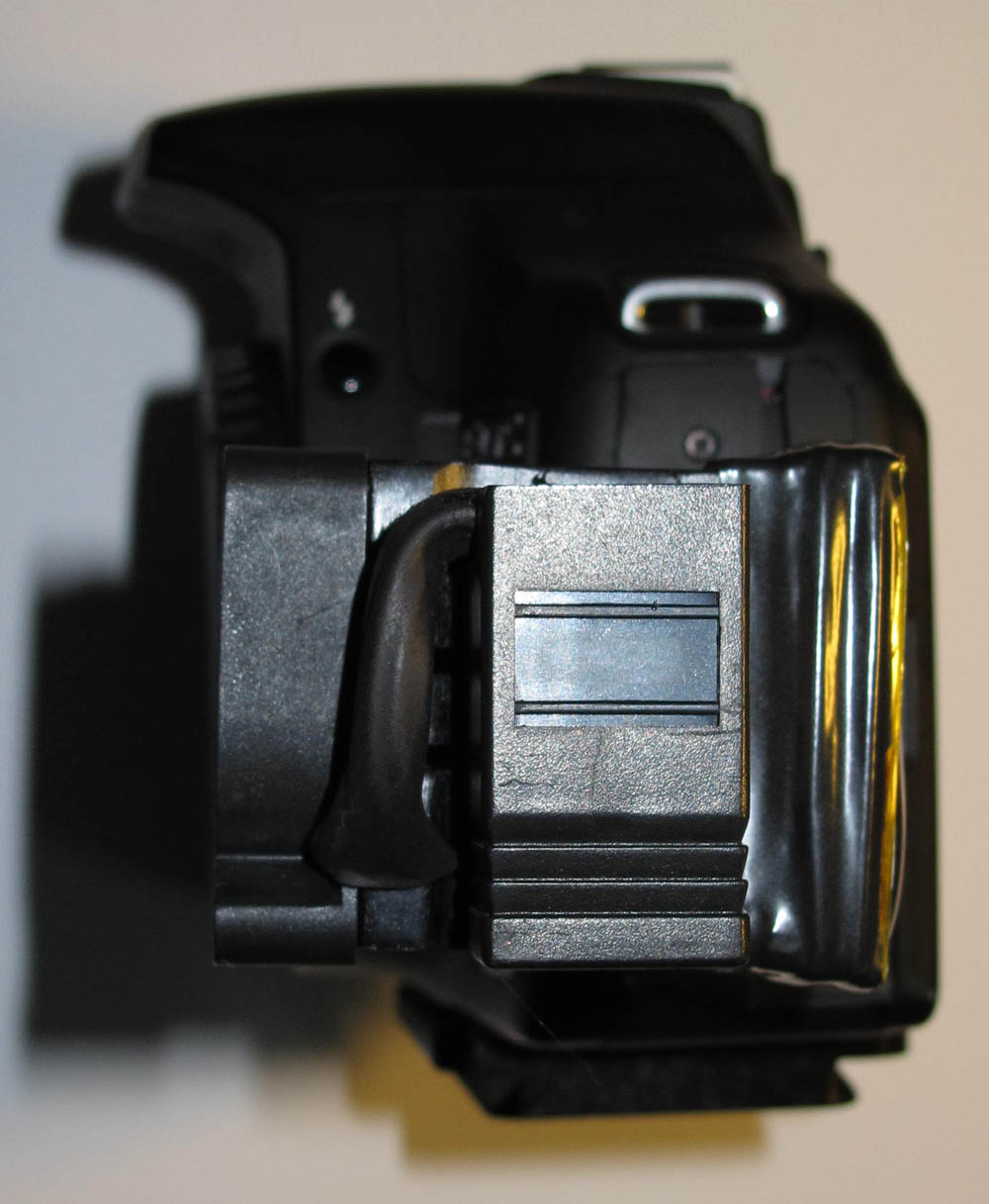

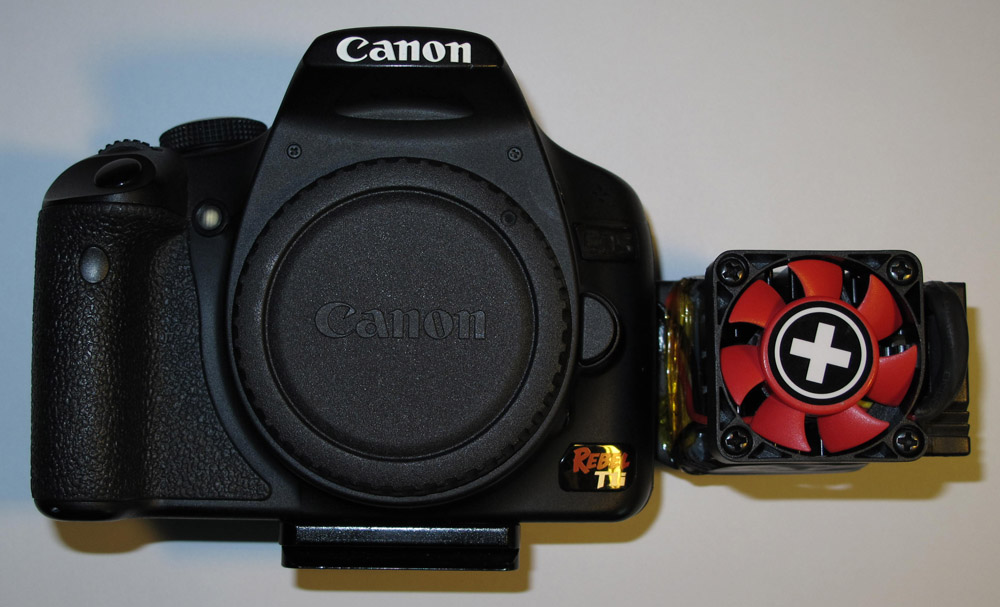

Cette modification comprend la mise en place d'un doigt caloporteur en cuivre , équipé d'un ensemble module peltier/radiateur/ventilateur alimenté grace à un alimentation stabilisée ou une batterie 12v/2A.

Cette consommation réduite permet de pouvoir alimenter ce système toute une nuit en nomade.

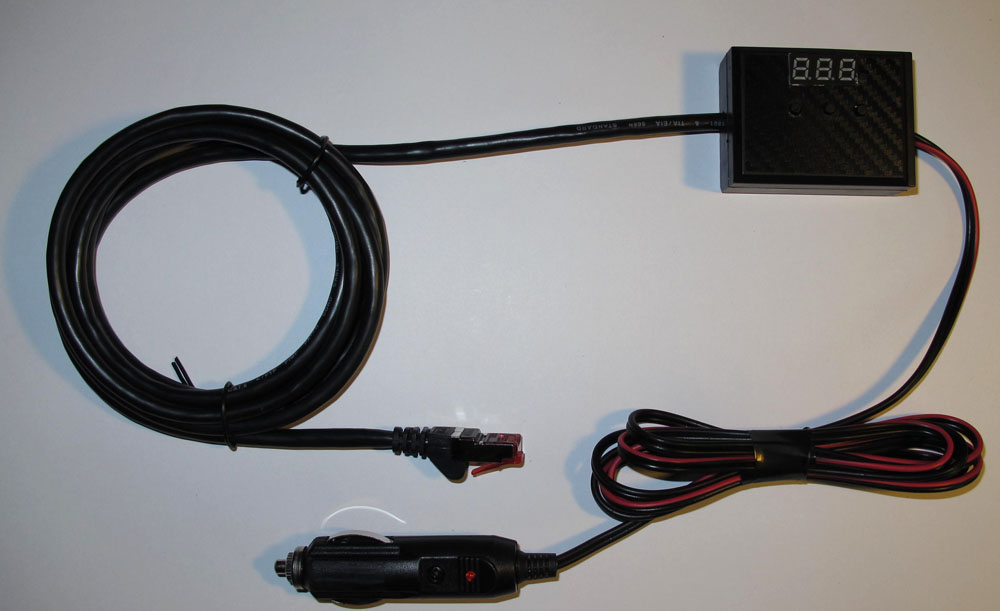

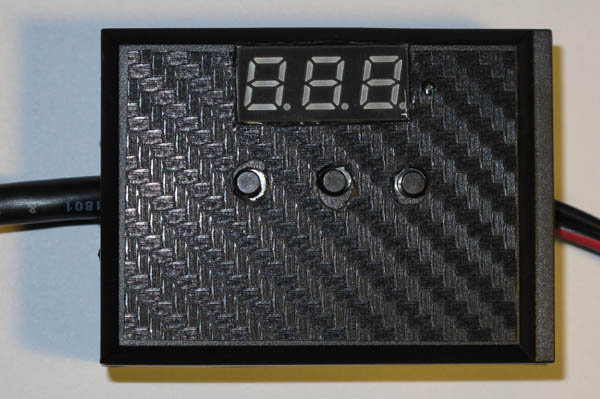

La température du module peltier est régulée grâce à un petit boitier de commande, le Delta max utilisable se

situe entre 5 et 7 °C en dessous de la température ambiante.

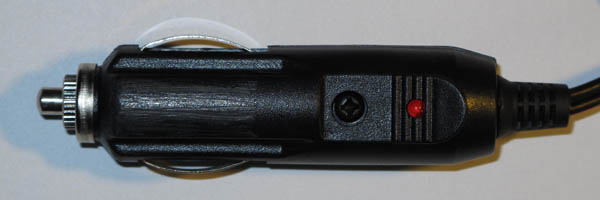

Le câble d'alimentation est pourvu d'une prise alume cigare protégée par fusible.

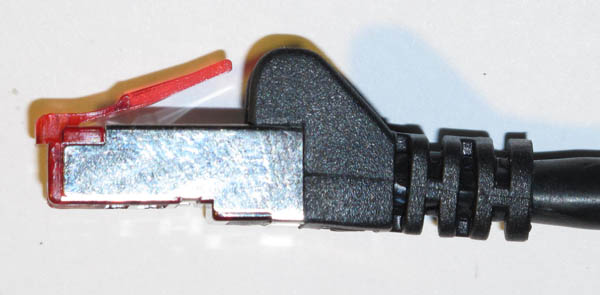

Le cable de connexion entre le boitier et la télécommande est au format RJ45.

L'utilisation de l'appareil reste donc possible pour de la photo diurne.

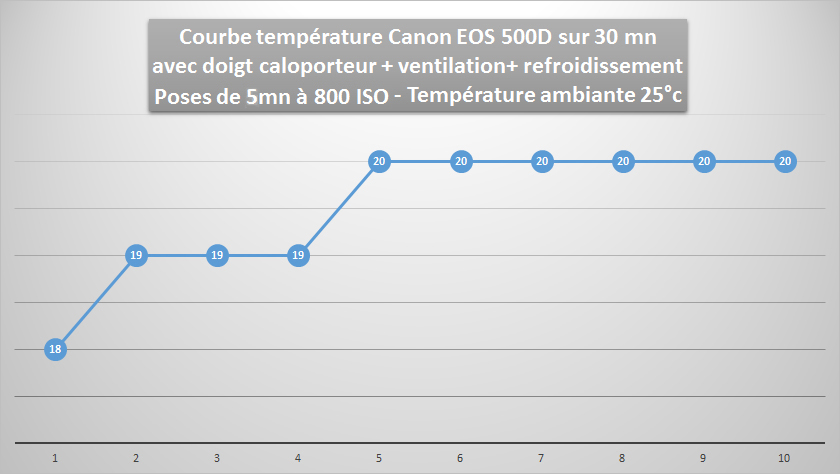

Le refroidissement passif permet de reduire la température du Capteur CMOS à environ 5°C au dessous de la température ambiante là où auparavant l'écart est de près de 15 °C , soit un gain de 20°C par rapport à un boitier non modifié et d'un gain de 8 à 10°C par rapport à un boitier équipé d'un refroidissement passif.

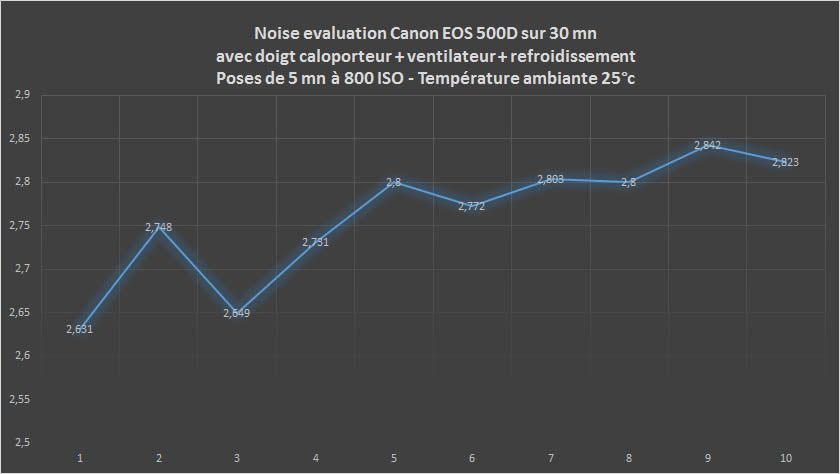

Voici maintenant les mesures de bruit relevées et analysées grâce au logiciel Pixinsight





Pour pouvoir évaluer la concordence entre les résultas nous pouvons determiner une valeur

moyenne du bruit /°C.

Prenons par exemple la valeur du bruit correspondant à la température de 28°C

28°c ---> 4.195

Nous pouvons en determiner une valeur de bruit de ~0.148 / °C

On peut vérifier cette valeur en calculant la valeur du bruit pour 24°C qui est de 3.55 qui correspond

bien à la valeur mesurée sur notre courbe.

Nous pouvons vérifier cette valeur sur notre courbe avec refroidissement, nous obtenons pour 18°C un bruit à 2.66

et pour 20°C une valeur de 2.96.

Il y a donc bien corrélation des résultats mesurés , la légère difference provient du fait que l'appareil enregistre

la température au degré près une valeur au 10eme de degré prés nous aurait donné des résultats moins aproximatifs.

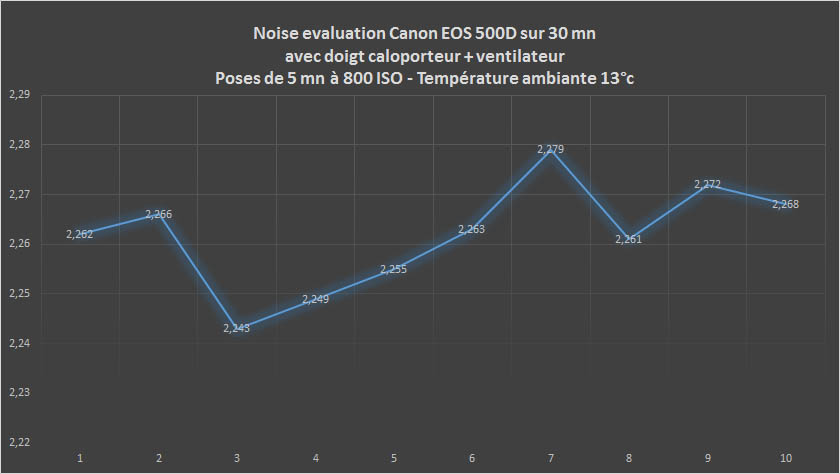

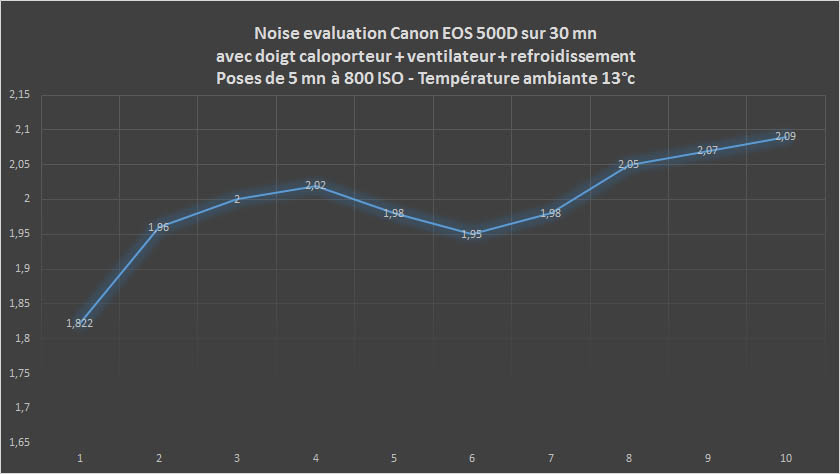

Voici maintenant les mesures effectuées pour une température ambiante de 13°C



Lors de ces mesures ,la température du capteur à variée de 15 à 18°C



Lors de ces mesures , la température du capteur à variée de 5 à 11°C



On constate sur les mesures une fluctuation beaucoup moins importante du bruit avec le refroidissement actif.



De plus comme il a été constaté sur d'autres mesures , que le coefficient de réduction du bruit se réduit

lorsqu'on approche d'une température capteur proche de 10°C







Il n'y a donc pas d'utilité pour un reflex à utiliser un sytème refroidissement plus puissant et consommant beaucoup

plus d'energie puisque la température moyenne la nuit se situe généralement entre 10 et 15°C.





Quelques précisions sur l'alimentation du système de refroidissement



Il est conseillé d'utiliser le système de refoidissement avec une alimentation externe stabilisée de bonne qualité ou à partir d'une batterie.

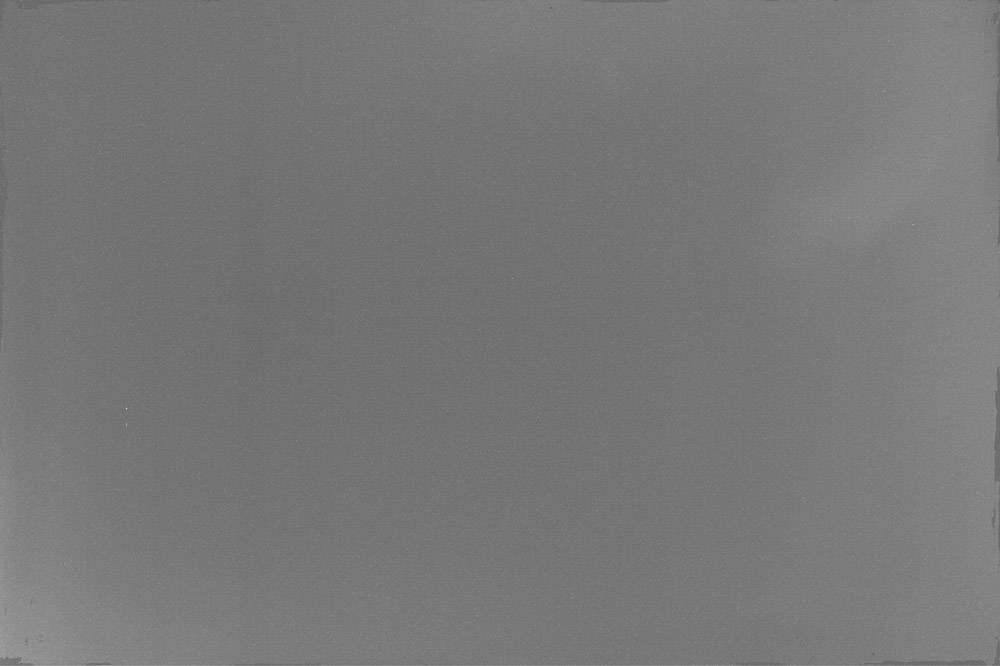

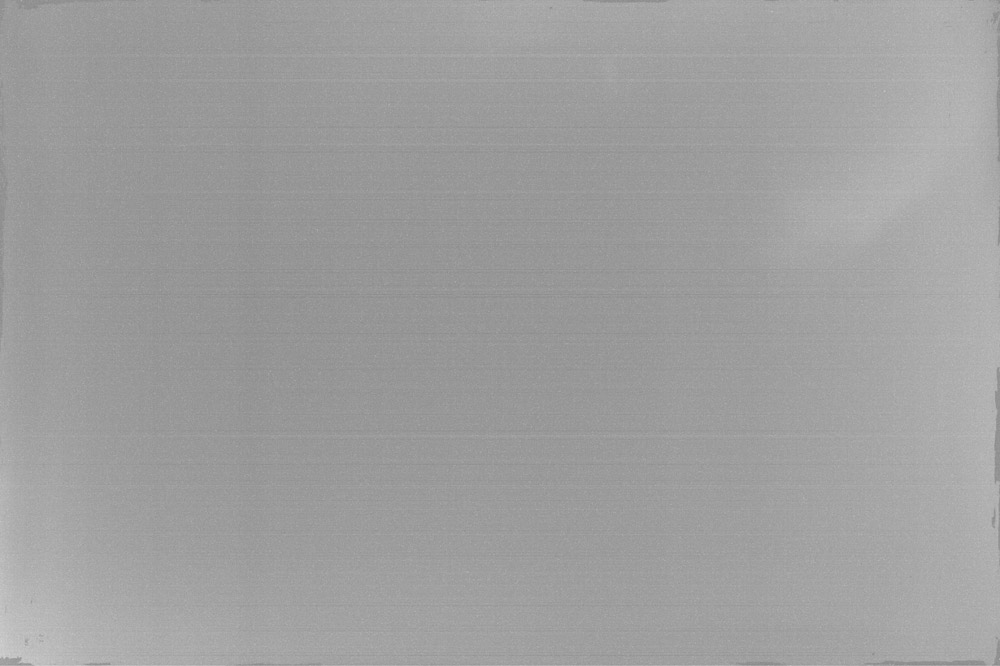

Voici les effets sur un dark d'une alimentation bas de gamme , et un dark avec alimentation par batterie

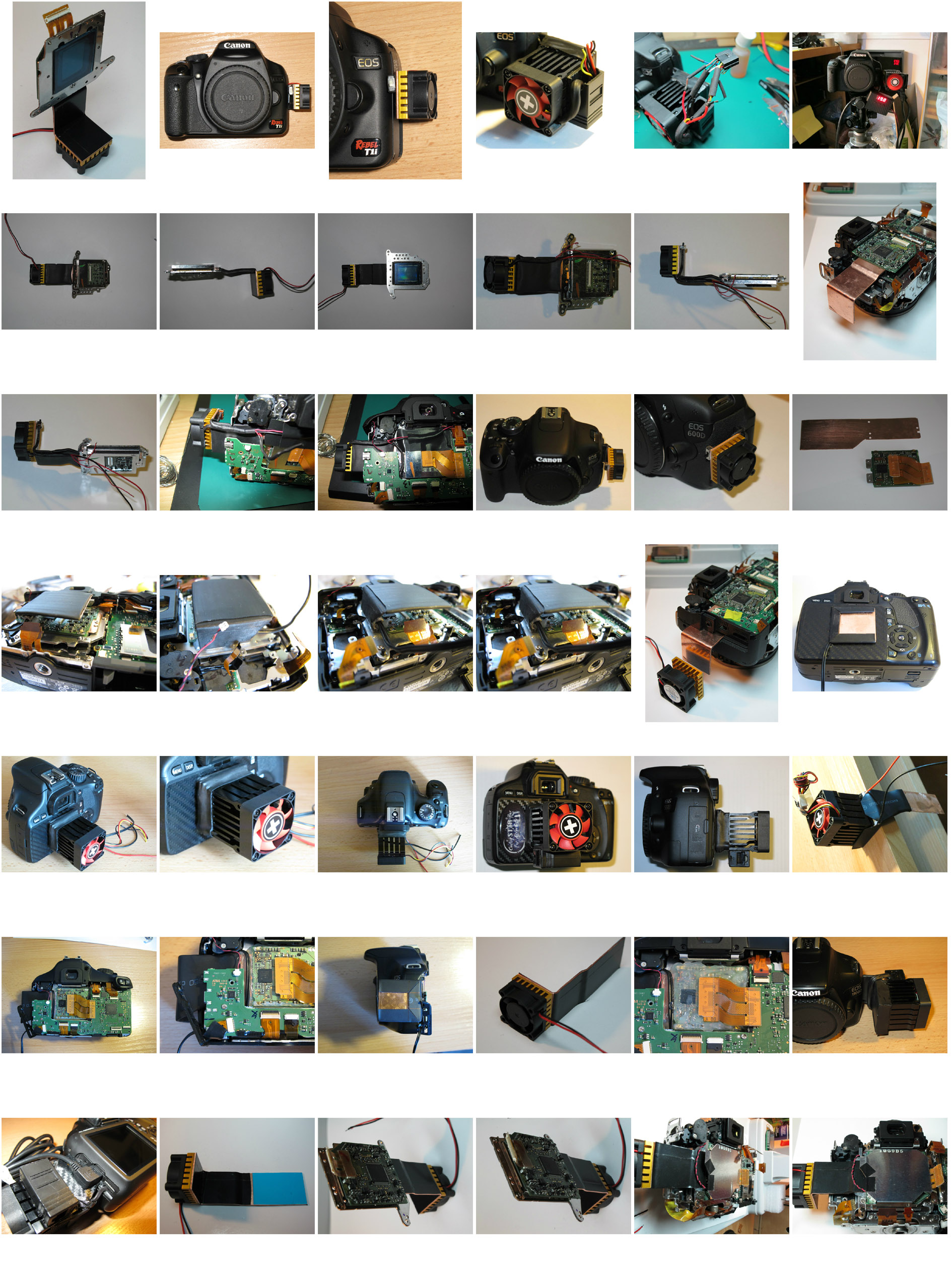

Quelques images des différents processus de la modification des boitiers
