SpaceB Faucon X1

La modèlisation 3D

Voici donc le premier modèle de fusée que j'ai décidé de réaliser.La challenge est de pouvoir réaliser celle ci entièrement en 3D et ensuite de l'imprimer en ABS et en Carbone . L'impression de ces pièces est décrite dans la partie impression 3D.

Je vais baser ce modèle , la FauconX1 sur la Falcon 9 de SpaceX en y ajoutant quelques variantes personnelles.

Je rajouterais 4 ailerons sur la partie inférieure de la fusée .Ce modèle se composera de 6-7 parties :

  • Les deux premiers étages servirons a aceuillir les moteurs G-117-KNSB et G-127-KNSB , taille 36 cm
  • Le troisième étage sera la partie electronique, la télémétrie en temps réel ( Orientation 3D , altitude , vitesse , position GPS) , le système d'ejection du parachute , 2 caméras HD , taille 23 cm
  • Un étage de 10 cm , en prévision d'un futur système de stabilisation par servos
  • Un étage de 10 cm réservé a l'esthétisme de la partie haute avec la modèlisation des volets d'orientation de la Falcon 9
  • Un étagle de 20 cm , comprenant lesystème d'ejection du parachute et de celui-ci
  • Un étage de 8 cm servant de coiffe du parachute modèliser comme la partie inférieure du module Dragon de la Falcon9
  • Un étage de 8 cm servant de coiffe supérieure à la fusée , modèlisée sur la base du module Dragon de SpaceX

Soit une hauteur totale de 115 cm pour un poids de 1,3 kg max

L'étage N°1

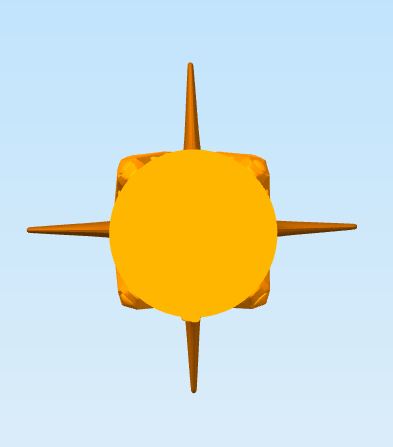

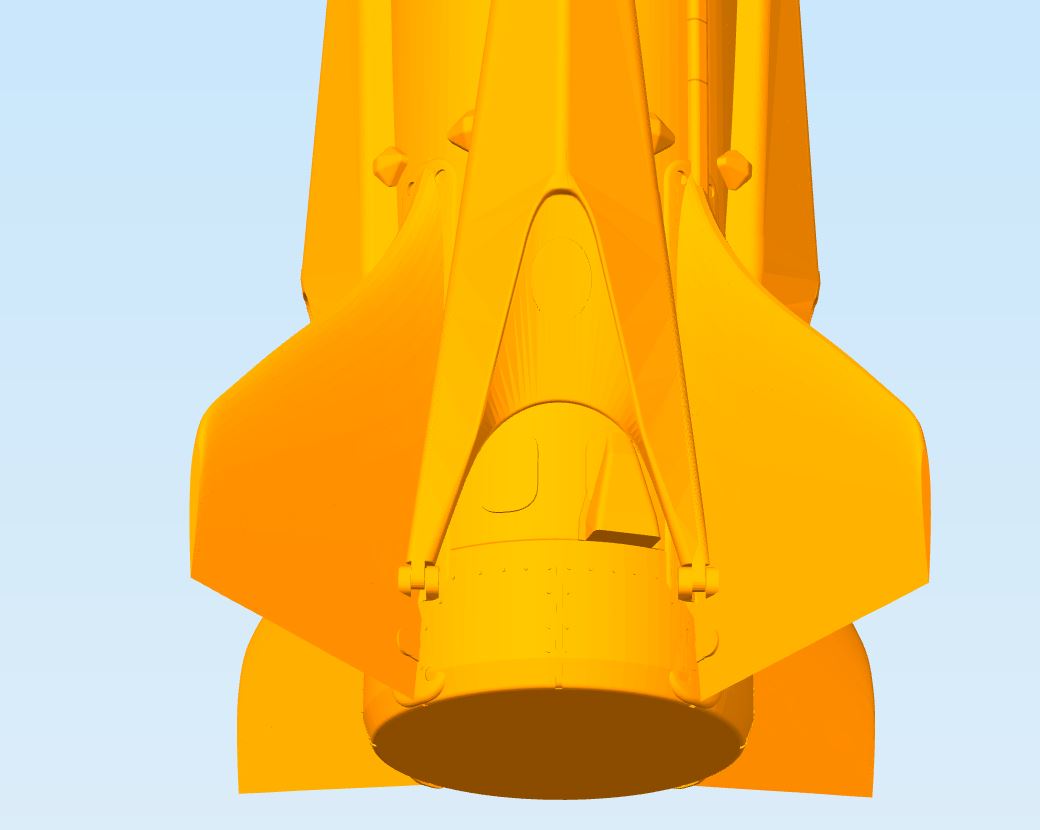

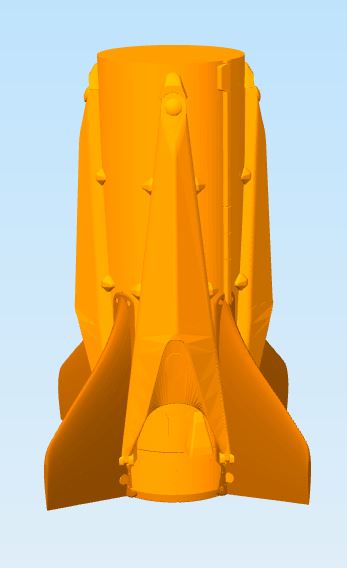

Cet étage est celui qui accueilera la partie inférieure du moteur.Elle est modèlisée sur la base de la partie inférieure de la Falcon 9 avec ses 4 pieds entre lesquels j'ai rajouté un aileron.

Cette partie à été modèlisé sous DesignSpark Mechanical 2 et Solidworks.

L'étage N°2

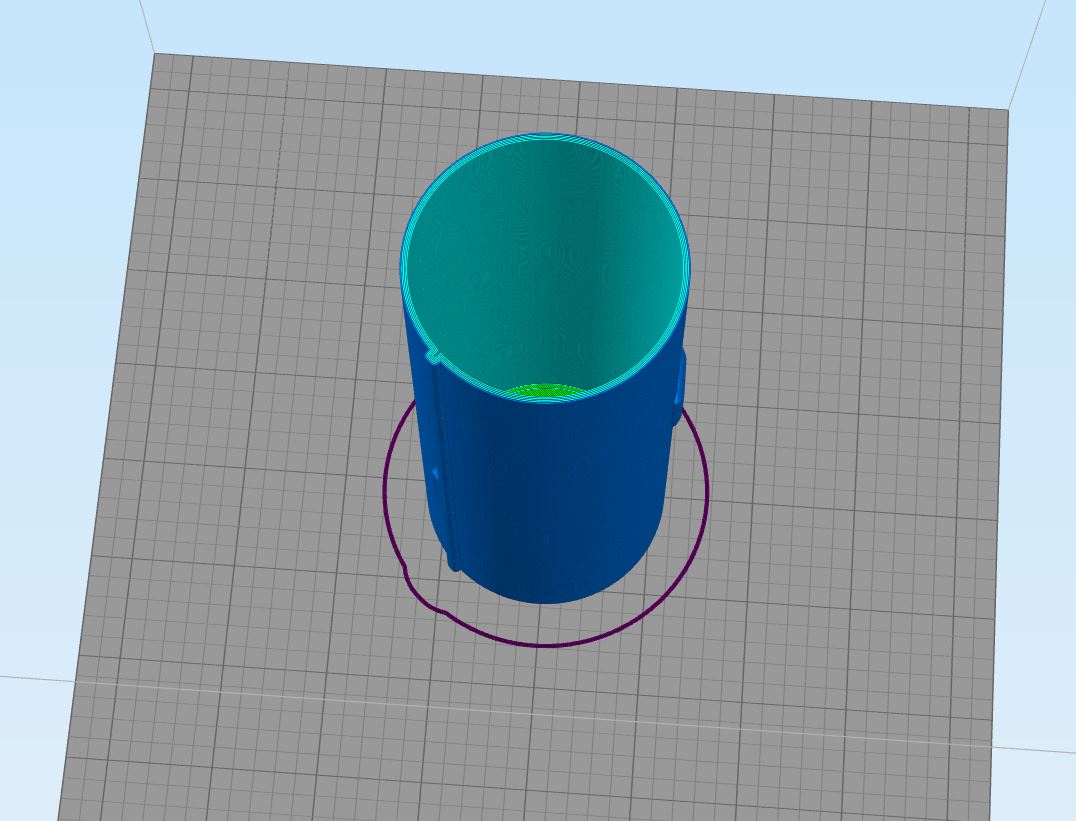

Cette partie est destinée a aceuillir la partie supérieure des 2 versions du moteur , courte et longue .

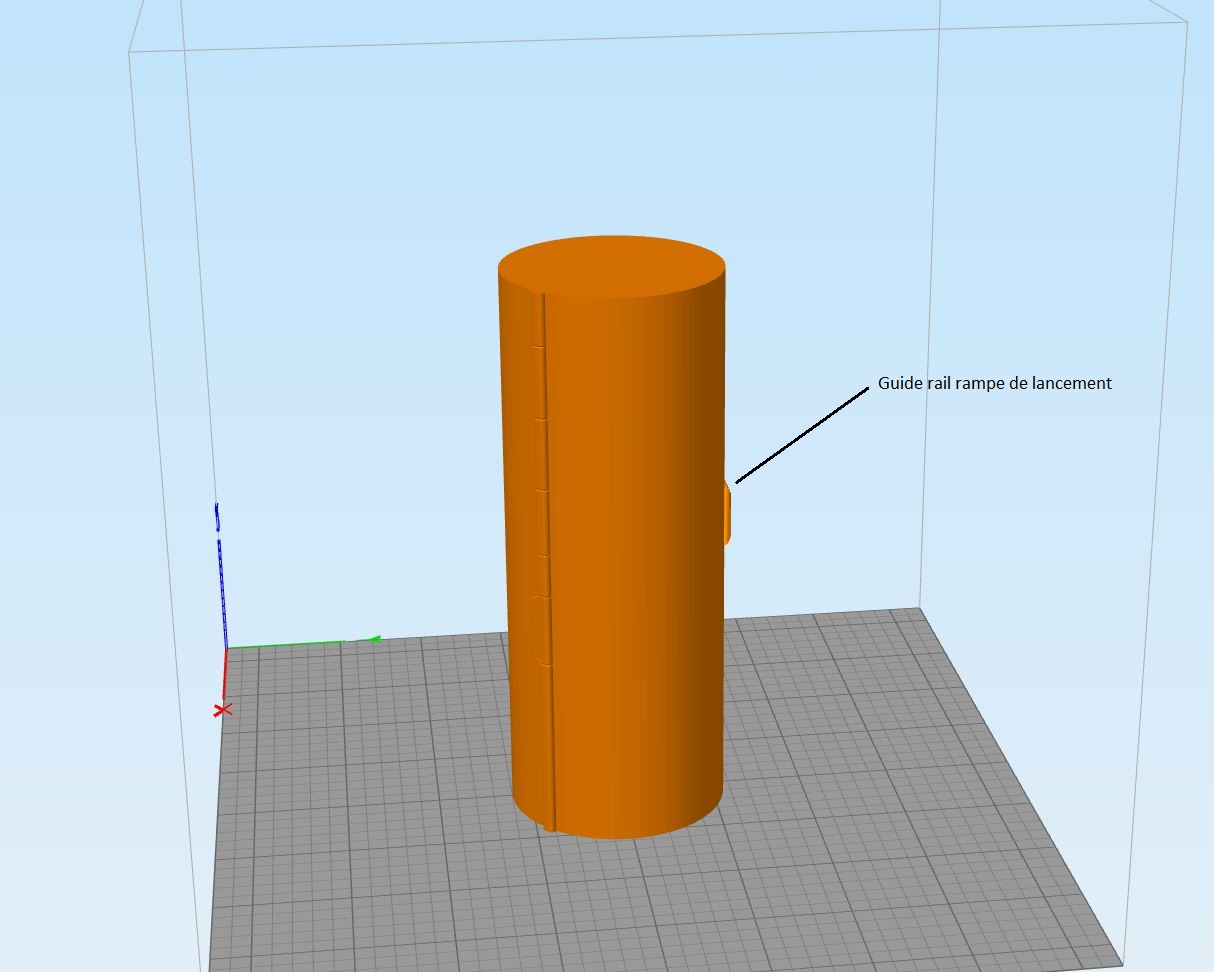

Elle comprend également une partie renforcée où sera fixé le guide du rail de la platforme de lancement.

La jonction entre les 2 étages moteur

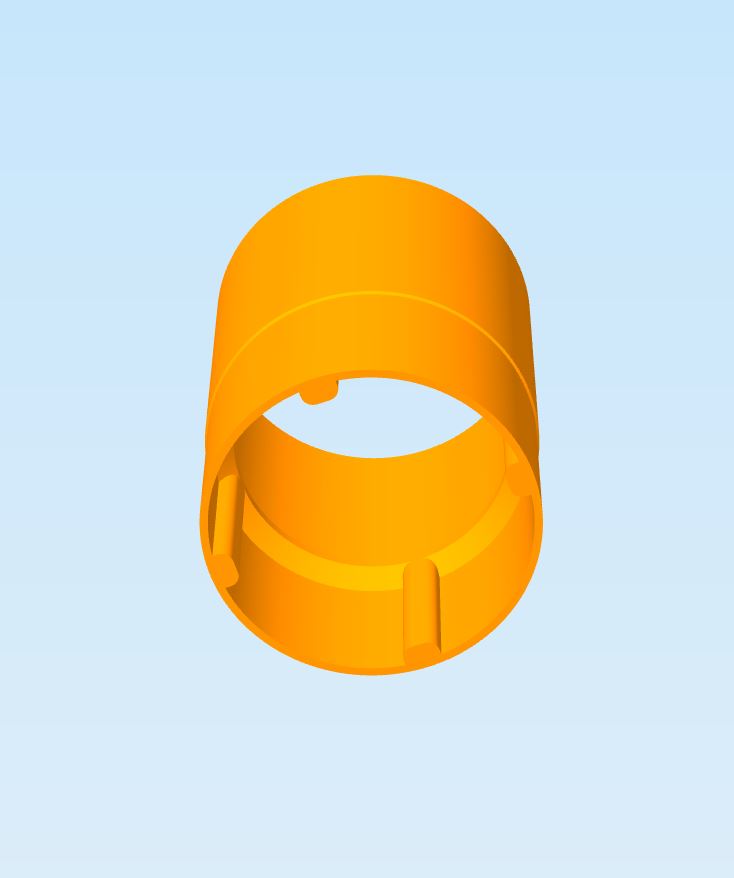

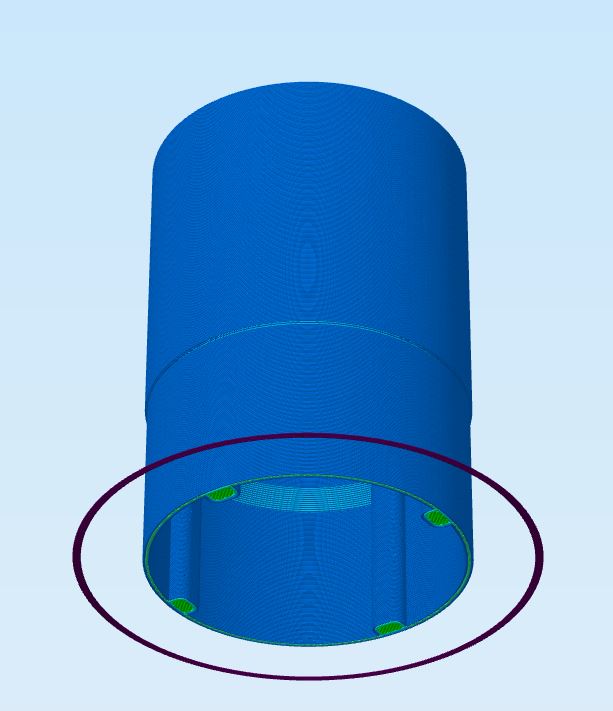

Cet élement permettra de réaliser la jonction entre les 2 premiers étages , tout en fixant la partie supérieure du moteur en version courte.

Elle sera réalisée en carbone.
