Test Moteur Estes D12-0 DU 23 jUILLET 2017
 |
Voici donc la première mesure d'un moteur de fusée.

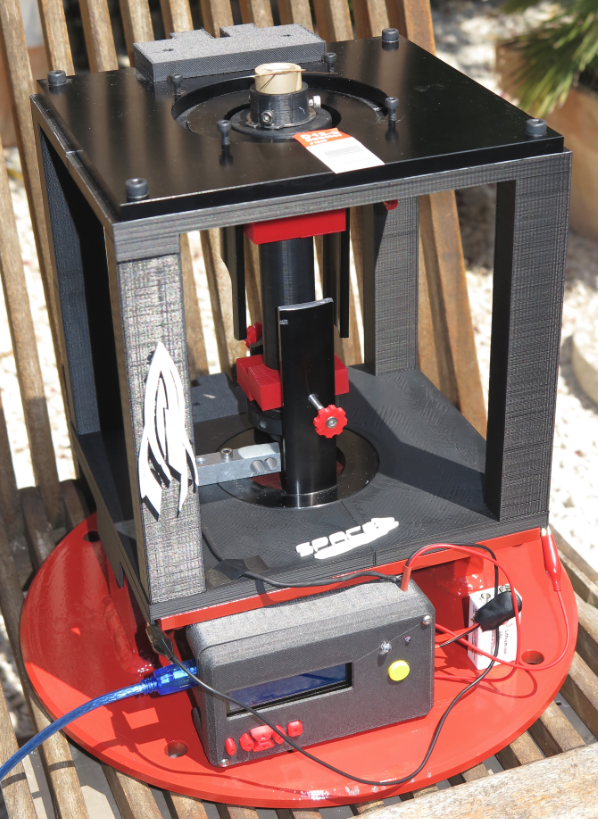

Lors de ce premier relevé , je testais pour la première fois mon banc de test ainsi que mon boitier de mesure.
Vous pouvez trouvez le descriptif de ces deux éléments dans la section TUTO du Menu Rocketry.

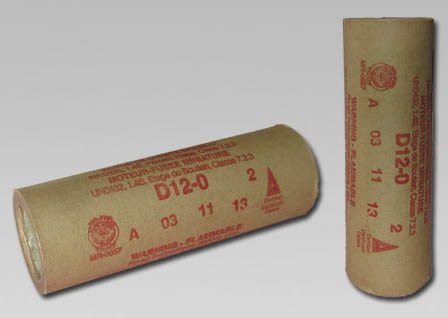

Le moteur ESTES D12-0

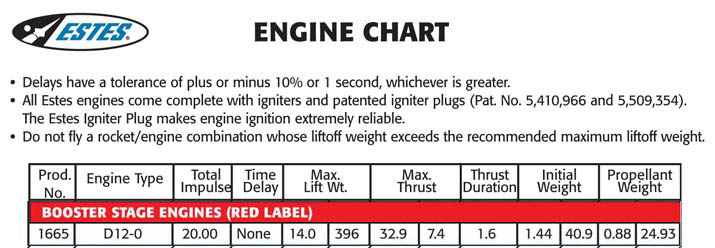

Les données constructeurs pour ce moteur sont les suivantes :
Les principales informations à retenir concerant les futures mesures sont :
- Total Impulse en Newton/Sec = 20
- Max Thrust en Newton = 32.9
- Thrust Duration en Sec = 1.6

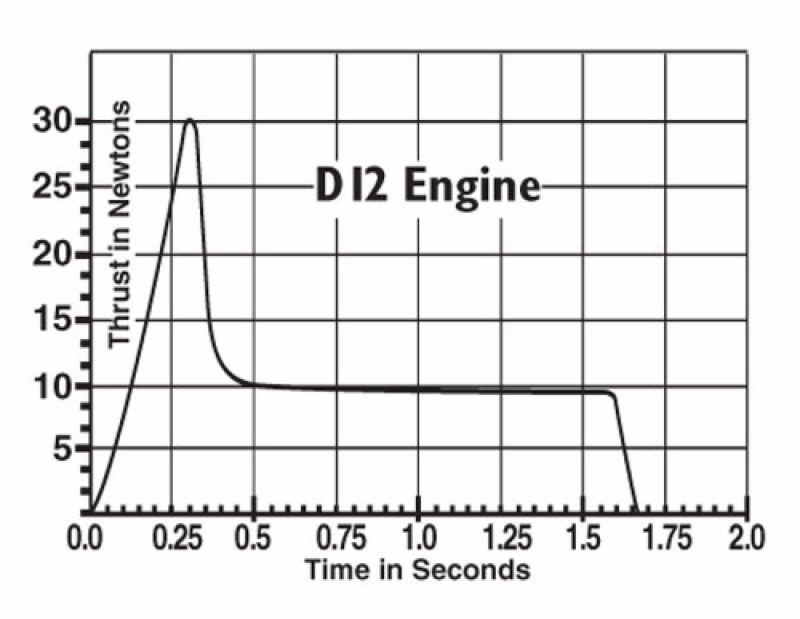

Voici la courbe fourni par le fabricant :

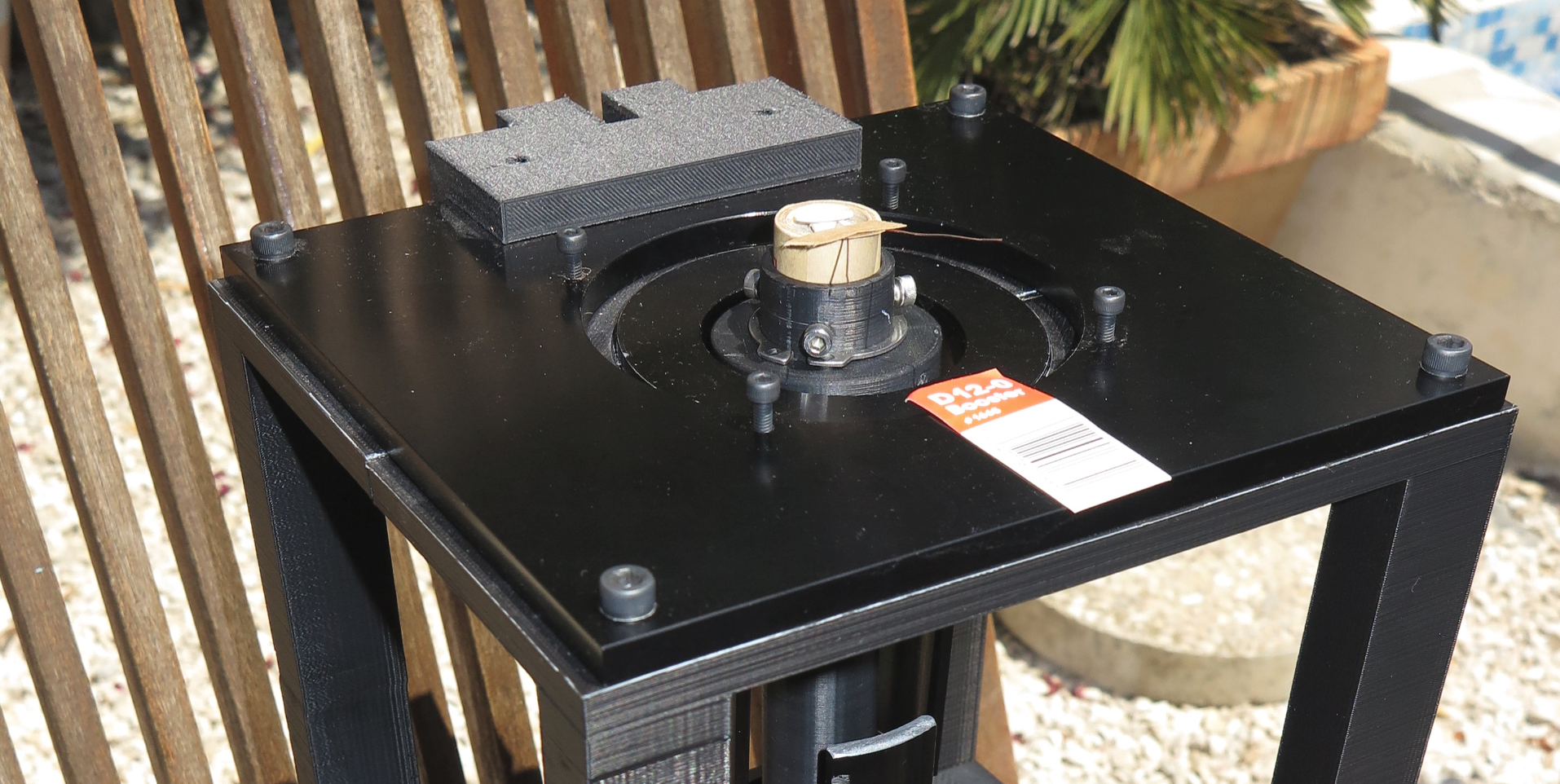

Voici donc le moteur prêt a être testé sur le banc
Voici maintenant les 3 vidéos du test.
En vitesse réelle
En slow motion à 240 img/sec
Ejection du moteur du banc en slow motion

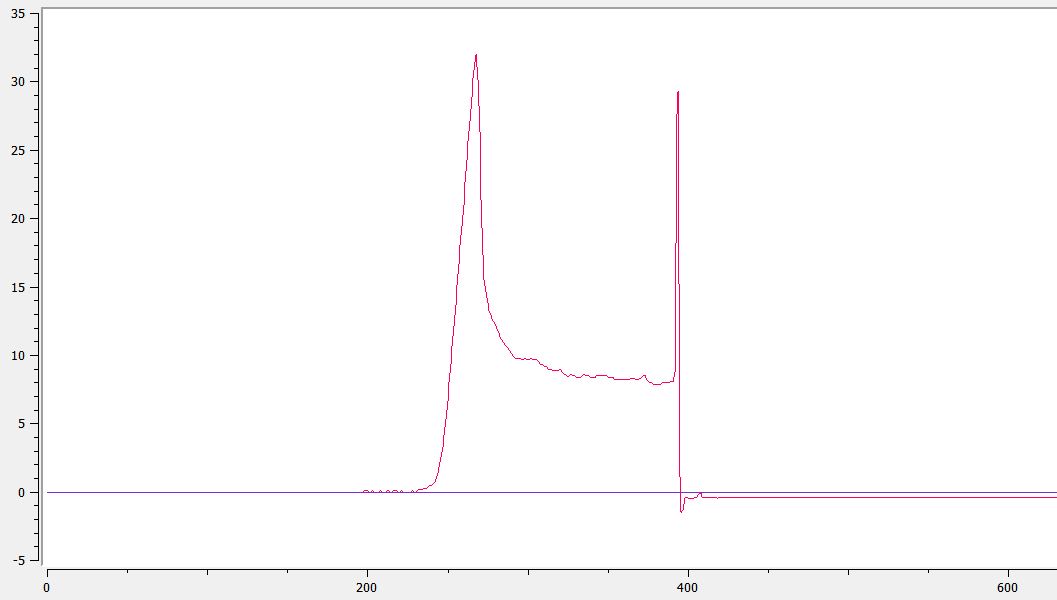

Voici la courbe mesurée en temps réel sur l'ecran de l'ordinateur par le logiciel SerialPlot

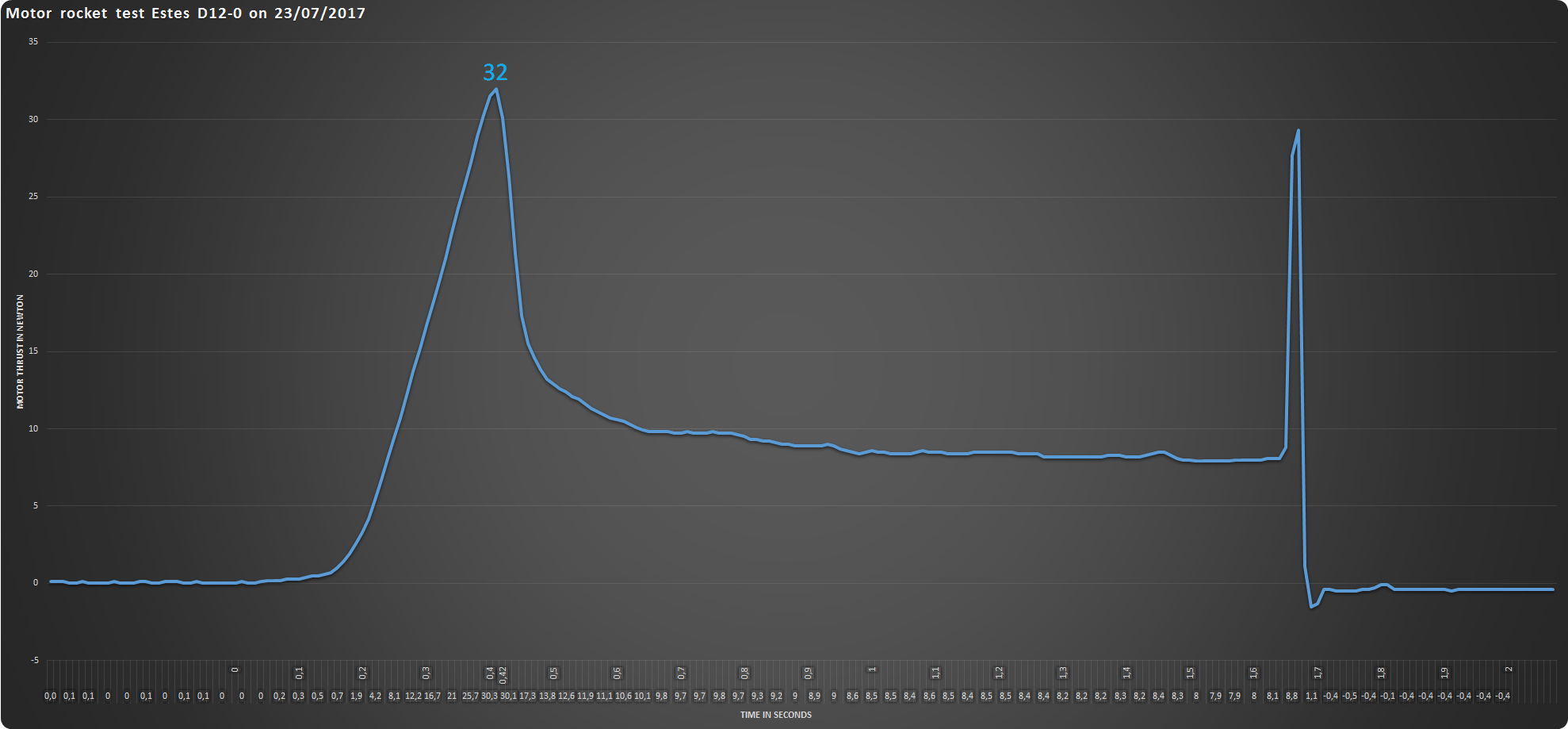

Aprés traitement des données du fichier d'acquisition sous excel , voici la courbe enregistrée
Cliquez sur l'image pour la télécharger ou l'avoir en haute définition
J'obtiens donc les résultats suivants :
- Max Thrust en Newton = 32
- Thrust Duration en Sec = 1.65
- Total Impulse en Newton/Sec ( Av Tr / Thrust dur )= 19.39
Le pic final n'est pas inclus dans les calculs.
Il correspond en fait à l'impulsion engendrée par l'éjection du moteur en fin de combustion ,celui étant bloqué légèrement par 3 vis .
Ces résultats correspondent exactement aux données fournis par le construteur , ce qui valide le fonctionnement correct de mon boitier de mesure
